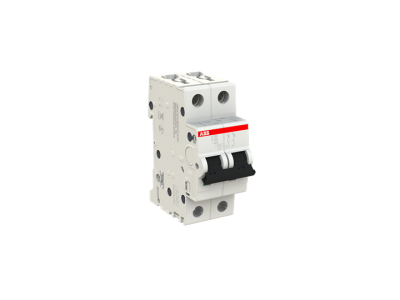

Wyłącznik nadprądowy 2P C 50A 6kA, S202-C50 | 2CDS252001R0504 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S202-C50 z serii S200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w profesjonalnych instalacjach elektrycznych. Urządzenie posiada dwa bieguny (2P), co pozwala na jednoczesne zabezpieczenie i rozłączanie dwóch torów prądowych, zapewniając pełną izolację obwodu w przypadku wystąpienia awarii. Prąd znamionowy o wartości 50A predysponuje ten model do ochrony obwodów o znacznym obciążeniu, gdzie wymagana jest stabilna praca przy wysokim poborze energii. Charakterystyka wyzwalania typu C została precyzyjnie skalibrowana pod kątem urządzeń o zwiększonym prądzie rozruchowym, co eliminuje ryzyko niepożądanych zadziałań podczas startu maszyn czy systemów oświetleniowych. Znamionowa zwarciowa zdolność łączeniowa wynosząca 6kA gwarantuje skuteczne przerwanie obwodu nawet w trudnych warunkach awaryjnych, chroniąc infrastrukturę przed termicznymi i mechanicznymi skutkami zwarć.

• Dwa bieguny (2P): Zapewniają kompleksową ochronę i separację dwóch faz lub fazy i przewodu neutralnego.
• Charakterystyka C: Idealna dla odbiorników o charakterze indukcyjnym i mieszanym.
• Prąd znamionowy 50A: Pozwala na obsługę wymagających odbiorników mocy w sektorze komercyjnym i przemysłowym.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy (zielony/czerwony) bezpośrednio powiązana z ruchem styków ruchomych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdza jego najwyższą jakość wykonania. Wyłącznik S202-C50 jest zgodny z normą IEC/EN 60898-1, dedykowaną dla instalacji domowych i podobnych, oraz normą IEC/EN 60947-2, która określa parametry dla zastosowań przemysłowych. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że aparatura ABB zachowa swoje parametry techniczne przez cały okres eksploatacji, niezależnie od miejsca montażu. Urządzenie posiada również certyfikację CE oraz jest zgodne z dyrektywą RoHS, co świadczy o dbałości producenta o aspekty ekologiczne i brak substancji szkodliwych.

Zastosowanie

Wyłącznik ABB S202-C50 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest niezastąpiony w rozdzielnicach głównych i oddziałowych, gdzie wymagana jest ochrona obwodów zasilających silniki elektryczne o mniejszej mocy, grupy opraw oświetleniowych (np. LED lub wyładowczych) oraz zaawansowane systemy klimatyzacji i wentylacji. Dzięki charakterystyce C, aparat ten doskonale radzi sobie z pikami prądowymi, które towarzyszą uruchamianiu transformatorów oraz zasilaczy impulsowych w serwerowniach. W sektorze B2B jest to podstawowy element zabezpieczający w szafach sterowniczych automatyki przemysłowej.

Wskazówki Montażowe

Montaż wyłącznika S202-C50 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TS35) za pomocą wytrzymałych zatrzasków. Podwójne zaciski windowe umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach, co znacznie ułatwia mostkowanie aparatury w rozdzielnicy. Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków (zgodnie z dokumentacją techniczną ABB), aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku przy prądzie 50A. Aparat może być montowany w dowolnej pozycji, co zwiększa elastyczność projektowania układów zasilających.

FAQ

• Czy wyłącznik S202-C50 nadaje się do ochrony silników? Tak, charakterystyka C jest dedykowana do urządzeń o prądach rozruchowych od 5 do 10-krotności prądu znamionowego, co obejmuje większość standardowych silników elektrycznych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do zacisków? Wyłączniki serii S200 posiadają zaciski pozwalające na podłączenie przewodów o przekroju do 35 mm², co jest kluczowe przy prądzie znamionowym 50A.
• Czy urządzenie posiada wskaźnik zadziałania? Tak, wyłącznik wyposażony jest w zintegrowany wskaźnik stanu styków, który informuje o rzeczywistym położeniu styków wewnętrznych, zwiększając bezpieczeństwo prac serwisowych.
