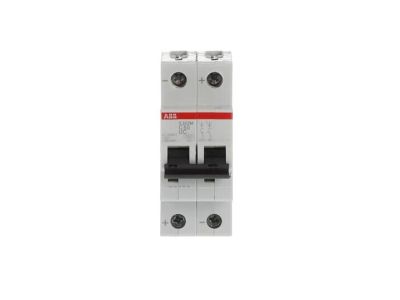

Wyłącznik nadprądowy 2P C 50A 10kA, S202M-C50UC | 2CDS272061R0504 ABB

Alternatywny kod produktu: 2CDS272061R0504

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy o charakterystyce C i prądzie znamionowym 50A (symbol 2CDS272061R0504) to zaawansowane zabezpieczenie obwodów w instalacjach elektrycznych. Posiada zdolność zwarciową 10kA, co gwarantuje skuteczną ochronę zarówno przed przeciążeniami, jak i zwarciami. Zaprojektowany do współpracy z napięciem przemiennym (AC) i stałym (DC), stanowi uniwersalne rozwiązanie dla różnorodnych aplikacji.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia, chroniąc instalację przed uszkodzeniem wynikającym z nagłych skoków prądu.
• 2-biegunowa konstrukcja: Odcięcie obwodu w dwóch torach prądowych zapewnia wyższy poziom bezpieczeństwa, szczególnie w instalacjach jednofazowych zasilanych dwoma przewodami.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę nawet w wymagających warunkach sieciowych.
• Zastosowanie w AC i DC: Elastyczność montażu w instalacjach zarówno przemiennoprądowych, jak i stałoprądowych, co zwiększa zakres aplikacji.
• Kompatybilność z akcesoriami System pro M: Możliwość współpracy z szeroką gamą akcesoriów modułowych, ułatwiająca rozbudowę i modernizację instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym normy IEC 60898-1 i IEC 60947-2. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa produktów elektrycznych.

Zastosowanie

Wyłącznik nadprądowy 2P C 50A 10kA S202M-C50UC znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, zarówno przemysłowych, jak i budowlanych.

• Zabezpieczenie obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona linii zasilających urządzenia o średnim i dużym poborze mocy, np. klimatyzatory, pompy, wentylatory.
• Stosowanie w instalacjach solarnych (DC) oraz systemach awaryjnych zasilania prądem stałym.
• Montaż w szafach rozdzielczych i tablicach sterowniczych jako element zabezpieczający obwody krytyczne.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN o szerokości 35 mm, zgodnie z instrukcją montażu. Połączenia należy wykonać z zachowaniem odpowiedniego momentu dokręcania, aby zapewnić pewny kontakt elektryczny. Po montażu należy przeprowadzić test działania przez ręczne wyłączenie i załączenie urządzenia. W instalacjach DC należy zwrócić uwagę na polaryzację przewodów.

FAQ

• Jaka jest różnica między charakterystyką C a innymi charakterystykami wyłączników? Charakterystyka C jest przeznaczona do zabezpieczenia obwodów, w których występują umiarkowane prądy rozruchowe (np. oświetlenie, gniazda wtykowe). W porównaniu do charakterystyki B reaguje wolniej na chwilowe skoki prądu, co zmniejsza ryzyko nieuzasadnionego wyłączania.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, jednak w przypadku instalacji trójfazowych zaleca się stosowanie wyłączników 3- lub 4-biegunowych, aby zapewnić kompleksową ochronę wszystkich faz.
• Jaki jest zakres napięć, w których można stosować wyłącznik? Wyłącznik jest przystosowany do pracy w sieciach o napięciu znamionowym do 400V AC i 250V DC, co obejmuje większość standardowych instalacji elektrycznych.
