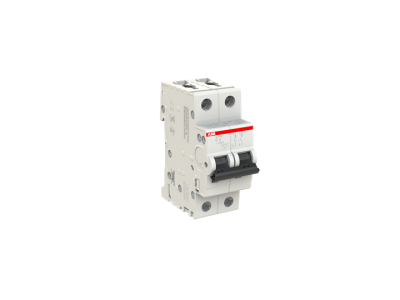

Wyłącznik nadprądowy 2P C 4A 6kA, S202-C4 | 2CDS252001R0044 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S202-C4 z serii S200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie posiada dwa bieguny (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zapewniając pełną izolację obwodów. Prąd znamionowy wynoszący 4A oraz charakterystyka wyzwalania typu C sprawiają, że aparat ten idealnie nadaje się do ochrony odbiorników o umiarkowanych prądach rozruchowych.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA zgodnie z normą IEC/EN 60898-1, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownych zwarć.
• Charakterystyka C: Przeznaczona do obwodów z urządzeniami generującymi wyższe prądy udarowe, takimi jak silniki o małej mocy czy grupy lamp fluorescencyjnych.
• Trwałość i niezawodność: Produkty ABB serii S200 charakteryzują się wysoką wytrzymałością mechaniczną i elektryczną, co przekłada się na długoletnią, bezawaryjną eksploatację w wymagających warunkach przemysłowych i komercyjnych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy (on/off) ułatwia diagnostykę i serwisowanie rozdzielnicy.

Zgodność z Normami

Wyłącznik S202-C4 został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Spełnia on wymagania normy IEC/EN 60898-1, która definiuje parametry pracy wyłączników do zastosowań domowych i podobnych, a także normy IEC/EN 60947-2 dla zastosowań przemysłowych. Posiadanie certyfikatów uznanych jednostek badawczych potwierdza, że produkt może być stosowany w projektach wymagających najwyższej jakości komponentów elektrotechnicznych.

Zastosowanie

Dzięki swojej dwubiegunowej konstrukcji i charakterystyce C, model S202-C4 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz automatyce. Jest szczególnie polecany do:

• Zabezpieczania obwodów sterowniczych w szafach automatyki.
• Ochrony silników jednofazowych o niewielkiej mocy, gdzie prąd rozruchowy przekracza standardowe wartości charakterystyki B.
• Zasilania i ochrony zaawansowanych systemów oświetleniowych.
• Zastosowań w instalacjach HVAC, gdzie wymagana jest selektywność i precyzja działania przy prądzie znamionowym 4A.

Wskazówki Montażowe

Montaż wyłącznika ABB S202-C4 powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Szyna DIN: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej TH35 (DIN).
• Zaciski: Wyłącznik wyposażony jest w bezpieczne zaciski ramkowe, które umożliwiają podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka z tulejką).
• Moment dokręcania: Aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków, należy stosować odpowiedni moment dokręcania śrub (zgodnie z dokumentacją techniczną ABB, zazwyczaj ok. 2.8 Nm).
• Oprzewodowanie: Podwójne zaciski umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów zasilających, co znacząco przyspiesza prace instalacyjne w rozdzielnicy.

FAQ

1. Czy wyłącznik S202-C4 może pracować w instalacjach prądu stałego (DC)?
Model ten jest optymalizowany pod kątem prądu przemiennego (AC). W przypadku instalacji DC należy sprawdzić dopuszczalne napięcia pracy podane przez producenta w pełnej karcie katalogowej lub zastosować dedykowane wyłączniki serii S200 M UC.

2. Jaka jest różnica między charakterystyką B a C w tym modelu?
Charakterystyka C, zastosowana w tym modelu, pozwala na wyzwalanie magnetyczne w zakresie 5-10 krotności prądu znamionowego, podczas gdy charakterystyka B reaguje już przy 3-5 krotności. Dzięki temu S202-C4 nie powoduje zbędnych zadziałań przy urządzeniach o wyższym prądzie startowym.

3. Czy urządzenie posiada okienko na opis obwodu?
Tak, aparatura modułowa ABB serii S200 posiada miejsce na umieszczenie etykiet identyfikacyjnych, co ułatwia organizację i późniejszą eksploatację rozdzielnicy.
