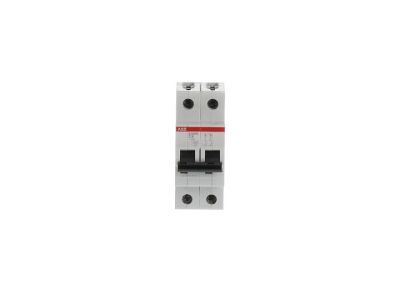

Wyłącznik nadprądowy 2P C 4A 10kA, S202M-C4 | 2CDS272001R0044 ABB

Alternatywny kod produktu: 2CDS272001R0044

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202M-C4 (symbol 2CDS272001R0044) o prądzie znamionowym 4A i zdolności wyłączania 10 kA to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia selektywność działania zabezpieczeń, chroniąc obwody przed uszkodzeniami spowodowanymi zwarciami o umiarkowanym prądzie udarowym. Zgodny z normami IEC/EN 60898-1 i IEC/EN 60947-2, przeznaczony do stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych niskiego napięcia.

• 2-biegunowa konstrukcja: Zapewnia równoczesne odłączanie fazy i neutralnego, eliminując ryzyko niepełnego wyłączenia obwodu.
• Charakterystyka C: Szybkie reagowanie na zwarcia o prądzie 5-10-krotnie większym od prądu znamionowego – idealne do zabezpieczania obwodów oświetleniowych i gniazd wtykowych.
• Zdolność wyłączania 10 kA: Wysoka odporność na zwarcia gwarantuje bezawaryjną pracę nawet w trudnych warunkach instalacyjnych.
• Prąd znamionowy 4A: Precyzyjna ochrona obwodów o niskim obciążeniu, takich jak oświetlenie LED, drobny osprzęt AGD czy układy sterowania.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie bezpieczeństwa i niezawodności w zastosowaniach domowych, biurowych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (zabezpieczenia instalacji domowych i podobnych) oraz IEC/EN 60947-2 (łączniki niskonapięciowe). Posiada deklarację zgodności CE i jest przeznaczony do instalacji zgodnych z przepisami europejskimi.

Zastosowanie

Wyłącznik S202M-C4 znajduje zastosowanie jako element zabezpieczający w rozdzielnicach elektrycznych, zapewniając ochronę przed skutkami zwarć i przeciążeń w różnych typach instalacji.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie gniazd wtykowych w pomieszczeniach suchych i wilgotnych (zgodnie z klasą ochrony IP instalacji).
• Stosowanie w rozdzielnicach przemysłowych do zabezpieczania obwodów sterowania i napędów o niskim prądzie znamionowym.
• Instalacje HVAC (ogrzewanie, wentylacja, klimatyzacja) – ochrona obwodów o niskim poborze mocy.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN w pozycji pionowej, z zachowaniem odpowiedniego odstępu między sąsiednimi urządzeniami (min. 10 mm). Przewody podłączać zgodnie z oznaczeniami na obudowie (L1, L2, N, PE), używając przewodów o odpowiednim przekroju (min. 1,5 mm² dla prądu 4A). Dokręcać zaciski z zalecanym momentem (szczegóły w dokumentacji producenta). Po zakończeniu montażu przeprowadzić test działania wyłącznika.

FAQ

• Jaką charakterystykę ma wyłącznik S202M-C4? Wyłącznik posiada charakterystykę C, która zapewnia szybkie reagowanie na zwarcia o prądzie 5-10 razy większym od prądu znamionowego, co chroni obwody przed uszkodzeniami.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, dzięki 2-biegunowej konstrukcji wyłącznik może być stosowany zarówno w instalacjach jednofazowych (L+N), jak i w układach trójfazowych z neutralnym (2P).
• Jaką rolę odgrywa zdolność wyłączania 10 kA? Zdolność wyłączania 10 kA oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o maksymalnej wartości 10 000 amperów, chroniąc instalację przed poważnymi uszkodzeniami.
