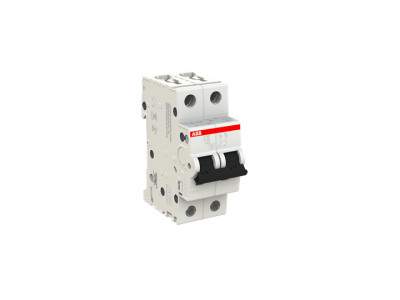

Wyłącznik nadprądowy 2P C 40A 6kA, S202-C40 | 2CDS252001R0404 ABB

Alternatywny kod produktu: 2CDS252001R0404

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy (2P) S202-C40 (symbol 2CDS252001R0404) o charakterystyce C i prądzie znamionowym 40A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany z myślą o profesjonalnych aplikacjach, wyposażony w innowacyjny zacisk łączący z płytką naciskową gwarantuje szybki, pewny montaż i wysoką niezawodność połączeń. Szeroki zakres doprowadzanych przewodów (do 35 mm²) oraz globalne aprobaty sprawiają, że urządzenie nadaje się do zastosowań międzynarodowych.

• Charakterystyka C 40A: Szybka reakcja na zwarcia i przeciążenia (5-10xIn) chroni instalację przed uszkodzeniami termicznymi i mechanicznymi.
• 2-biegunowa konstrukcja: Odłącza jednocześnie oba przewody (faza i neutralny) w przypadku zwarcia, zapewniając pełną izolację obwodu.
• Prąd zwarciowy 6kA: Wysoka zdolność wyłączania minimalizuje ryzyko uszkodzenia układu podczas zwarć w instalacjach niskonapięciowych.
• Zacisk płytkowy do 35 mm²: Umożliwia bezpośrednie podłączenie grubych przewodów bez konieczności stosowania dodatkowych końcówek, skracając czas montażu.
• Opatentowany system zacisku: Płytka naciskowa redukuje ryzyko poluzowania się przewodu, zwiększając trwałość połączenia i bezpieczeństwo eksploatacji.

Zgodność z Normami

Wyłącznik spełnia wymogi norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Posiada certyfikaty CE i dopuszczenia do stosowania w instalacjach zgodnych z VDE, UL i CSA, co potwierdza jego globalną kompatybilność.

Zastosowanie

Wyłącznik nadprądowy S202-C40 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności zabezpieczeń, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

• Zabezpieczanie obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających odbiorniki o wysokim poborze mocy (np. klimatyzatory, piece, duże urządzenia AGD).
• Stosowanie w rozdzielnicach przemysłowych dla zabezpieczania maszyn i układów sterowania.
• Montaż w tablicach główych i podrozdzielnicach jako element układu selektywnego zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN (35mm) zgodnie z kierunkiem wskazanym na obudowie. Przewody doprowadzić do zacisków – górnego (zasilanie) i dolnego (odbiornik) – zwracając uwagę na prawidłowy dobór momentu dokręcania (zalecane 2,5 Nm). Po montażu przeprowadzić test funkcjonalny przez kilkukrotne załączenie/wyłączenie urządzenia. Zachować odstępy separacyjne zgodne z normami instalacyjnymi.

FAQ

• Co oznacza charakterystyka C w wyłączniku? Charakterystyka C określa próg zadziałania wyłącznika przy zwarciach i przeciążeniach: 5-10 razy prąd znamionowy (40A → 200-400A). Stosowana w obwodach z odbiornikami o umiarkowanych prądach rozruchowych (np. gniazda, oświetlenie).
• Jaki maksymalny prąd zwarciowy może wyłączyć ten model? Maksymalny prąd zwarciowy wynosi 6kA – zdolność wyłączania jest wystarczająca dla typowych instalacji niskonapięciowych.
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak, urządzenie zaprojektowano do montażu na szynie 35mm (DIN) – standardowej w rozdzielnicach elektrycznych.
