Wyłącznik nadprądowy 2P C 40A 6kA AC, HN-C40/2 | 194875 Eaton

Opis i Kluczowe Cechy

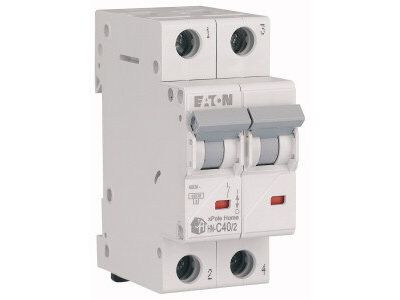

Wyłącznik nadprądowy marki EATON z serii HN, model HN-C40/2, to wysokiej klasy aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na bezpieczne zasilanie obwodów o dużym poborze mocy. Dzięki dwubiegunowej konstrukcji (2P), wyłącznik zapewnia jednoczesne rozłączanie dwóch torów prądowych, co jest kluczowe dla bezpieczeństwa w zaawansowanych układach rozdzielczych. Charakterystyka wyzwalania typu C została dobrana tak, aby umożliwić pracę w obwodach, w których występują urządzenia o zwiększonym prądzie rozruchowym, eliminując ryzyko niepożądanych zadziałań przy starcie odbiorników. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA (6000A) gwarantuje bezpieczeństwo infrastruktury nawet w przypadku wystąpienia gwałtownych awarii prądowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60898-1, która definiuje parametry pracy wyłączników nadprądowych do zastosowań domowych i podobnych. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony środowiska. Wysoka jakość materiałów użytych do produkcji obudowy zapewnia odpowiednią izolację oraz odporność na wysokie temperatury.

Zastosowanie

• Budownictwo mieszkaniowe: Zabezpieczanie głównych linii zasilających oraz obwodów o dużej mocy.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Zabezpieczanie obwodów sterowniczych oraz odbiorników o charakterze indukcyjnym, takich jak mniejsze silniki elektryczne czy grupy opraw oświetleniowych.
• Infrastruktura techniczna: Stosowany w rozdzielnicach wymagających pewnego rozłączania dwutorowego.

Wskazówki Montażowe

Wyłącznik HN-C40/2 jest przystosowany do montażu na standardowej szynie montażowej DIN TH-35 (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni przekrój przewodów przyłączeniowych, dostosowany do prądu znamionowego 40A. Zaciski windowe urządzenia umożliwiają stabilne połączenie zarówno przewodów typu drut, jak i linka (z zastosowaniem tulejek zaciskowych). Zaleca się dokręcanie śrub zaciskowych z momentem określonym przez producenta, co zapobiega luzowaniu się styków i ich nadmiernemu nagrzewaniu. Aparat może być łączony z innymi elementami aparatury modułowej za pomocą profesjonalnych szyn łączeniowych grzebieniowych.

FAQ

• Co oznacza charakterystyka C w tym modelu? Charakterystyka C oznacza, że wyzwalacz magnetyczny reaguje przy prądzie od 5 do 10 razy większym od prądu znamionowego (In). Jest to idealne rozwiązanie dla obwodów z urządzeniami generującymi impulsy prądowe przy włączaniu.
• Czy wyłącznik 2P zajmuje dwa moduły w rozdzielnicy? Tak, wyłącznik dwubiegunowy ma szerokość 36 mm, co odpowiada dwóm standardowym modułom 18 mm.
• Czy produkt Eaton HN-C40/2 nadaje się do ochrony silników? Tak, ze względu na charakterystykę C i prąd 40A, może być stosowany do zabezpieczania silników o odpowiednio dobranych parametrach mocy, które wymagają zwłoki przy rozruchu.
