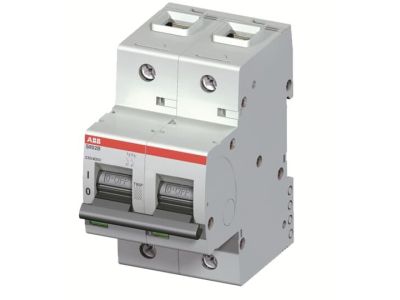

Wyłącznik nadprądowy 2P C 40A 16kA, S802B-C40 | 2CCS812001R0404 ABB

Alternatywny kod produktu: 2CCS812001R0404

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S802B-C40 (symbol 2CCS812001R0404) o prądzie znamionowym 40A i charakterystyce C to kluczowy element zabezpieczający instalacje elektryczne przed zwarciami i przeciążeniami. Dzięki wbudowanemu mechanizmowi termicznemu (przeciążeniowemu) i elektromechanicznemu (zwarciowemu) zapewnia kompleksową ochronę obwodów 230/400V. Wysoka zdolność wyłączania 16kA gwarantuje skuteczne przerwanie zwarć, minimalizując ryzyko uszkodzeń instalacji.

• Prąd znamionowy 40A: Zapewnia optymalną ochronę obwodów o średnim obciążeniu, typowych dla instalacji mieszkaniowych i komercyjnych.
• Charakterystyka C: Szybko reaguje na zwarcia o umiarkowanym prądzie (5-10-krotność prądu znamionowego), idealna dla obwodów z silnikami, oświetleniem i gniazdami wtykowymi.
• 2-biegunowa konstrukcja: Umożliwia jednoczesne odłączanie dwóch przewodów (faza + neutralny), co zwiększa bezpieczeństwo podczas prac serwisowych.
• Zaciski klatkowe: Zapewniają pewne i trwałe połączenie z przewodami, minimalizując ryzyko poluzowania się styku i przegrzania.
• Zdolność wyłączania 16kA: Gwarantuje skuteczne przerwanie zwarć o wysokim prądzie, chroniąc instalację i podłączone urządzenia przed uszkodzeniem.

Zgodność z Normami

Wyłącznik S802B-C40 spełnia wymagania norm IEC/EN 60947-2 (wyłączniki przemysłowe) oraz EN 60898-1 (wyłączniki instalacyjne do instalacji domowych i podobnych). Posiada deklarację zgodności CE i liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych.

Zastosowanie

Wyłącznik nadprądowy S802B-C40 znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest skuteczne zabezpieczenie przed zwarciami i przeciążeniami.

• Instalacje mieszkaniowe – ochrona obwodów gniazd wtykowych, oświetlenia i małych urządzeń elektrycznych.
• Obwody komercyjne – zabezpieczenie linii zasilających biura, sklepy czy hale produkcyjne o średnim obciążeniu.
• Instalacje przemysłowe – ochrona silników, pomp, wentylatorów i innych urządzeń o charakterystyce C.
• Rozdzielnice budynkowe – kluczowy element w systemach zasilania budynków wielorodzinnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Prace należy wykonywać wyłącznie przy odłączonym napięciu. Wyłącznik montować w rozdzielnicy zgodnie z kierunkiem wskazanym na urządzeniu, zapewniając odpowiedni moment dokręcania zacisków (zgodnie z dokumentacją producenta). Zaciski klatkowe gwarantują pewne połączenie, jednak należy unikać zbyt dużego momentu dokręcania, aby nie uszkodzić przewodów. Przed podaniem napięcia należy upewnić się, że obwód nie jest zwarty ani przeciążony.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C reaguje na zwarcia o prądzie 5-10-krotnie wyższym od znamionowego, co czyni ją idealną do zabezpieczania obwodów z silnikami, transformatorami i urządzeniami o wysokim prądzie rozruchowym. Charakterystyka B (3-5x In) jest stosowana w instalacjach oświetleniowych, a D (10-20x In) w obwodach z dużymi prądami rozruchowymi, np. spawarki.
• Czy wyłącznik S802B-C40 nadaje się do instalacji 1-fazowej? Tak, wyłącznik 2-biegunowy może być stosowany w instalacjach 1-fazowych 230V, gdzie jeden biegun chroni fazę, a drugi neutralny. Jest to standardowe rozwiązanie w instalacjach mieszkaniowych.
• Jakie akcesoria można stosować z wyłącznikiem S802B-C40? Szeroka gama akcesoriów, takich jak napęd silnikowy, styk pomocniczy, wyzwalacz napięciowy czy blokada, umożliwia dostosowanie wyłącznika do specyficznych wymagań aplikacji. Szczegółowa lista dostępna w dokumentacji technicznej.
