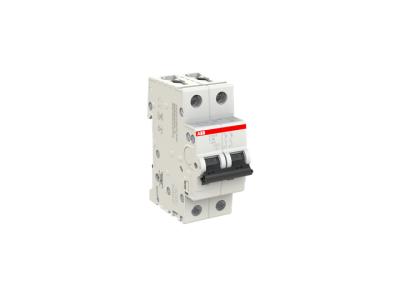

Wyłącznik nadprądowy 2P C 40A 10kA, S202M-C40 | 2CDS272001R0404 ABB

Alternatywny kod produktu: 2CDS272001R0404

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy 40A (symbol 2CDS272001R0404) z charakterystyką C i zdolnością wyłączania 10kA to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany do współpracy z System pro M compact, zapewnia niezawodną ochronę zarówno w obwodach jednofazowych, jak i trójfazowych z neutralnym.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia średniego stopnia, odpowiednie do zabezpieczania obwodów gniazd wtykowych, oświetlenia i niewielkich silników.
• Zdolność wyłączania 10kA: Pełna ochrona nawet w sieciach o wysokim prądzie zwarciowym, zgodnie z normami IEC/EN 60898-1 i IEC/EN 60947-2.
• 2-biegunowa konstrukcja: Zapewnia pełną izolację obwodu w przypadku zwarcia, zabezpieczając zarówno fazę, jak i neutralny w instalacjach jednofazowych.
• Opóźniony mechanizm termiczny + elektromechaniczny: Oddzielna ochrona przed przeciążeniem (termiczna) i zwarciem (elektromechaniczna) gwarantuje precyzyjne działanie w każdych warunkach.
• Zgodność z System pro M compact: Możliwość montażu w szynach DIN, kompatybilność z szeroką gamą akcesoriów (np. styki pomocnicze, napędami).

Zgodność z Normami

Wyłącznik spełnia rygorystyczne wymagania norm IEC/EN 60898-1 (domowe i podobne instalacje) oraz IEC/EN 60947-2 (zastosowania przemysłowe). Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy 2P C 40A znajduję zastosowanie w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, gdzie wymagane jest odseparowanie fazy i neutralnego.

• Zabezpieczanie gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych.
• Ochrona obwodów oświetleniowych w budynkach użyteczności publicznej.
• Zabezpieczanie niewielkich silników jednofazowych (np. wentylatorów, pomp) w układach przemysłowych i komercyjnych.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych zgodnie z normami bezpieczeństwa.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy od innych aparatów zgodnie z dokumentacją. Podłączenie przewodów L1-L2 (faza) i N (neutralny) musi być wykonane zgodnie z oznaczeniami na obudowie, z zalecanym momentem dokręcenia połączeń (szczegóły w instrukcji producenta). Po montażu przeprowadzić test funkcjonalny – kilkukrotne załączenie i wyłączenie w celu weryfikacji poprawności działania mechanizmu.

FAQ

• Jaką charakterystykę ma ten wyłącznik i do czego jest przeznaczony? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia i przeciążenia średniego stopnia. Przeznaczony jest do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz niewielkich silników.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, w konfiguracji 2-biegunowej (2P) chroni on zarówno fazę, jak i neutralny, co umożliwia jego stosowanie w obwodach jednofazowych. Do ochrony instalacji trójfazowych należy stosować wyłączniki 3-biegunowe lub 4-biegunowe.
• Jaki jest zalecany moment dokręcenia połączeń? Dokładny moment nie został podany w danych produktu. Należy stosować się do zaleceń producenta (znajdujących się w instrukcji) lub ogólnych norm instalacyjnych dla przewodów o odpowiednim przekroju.
