Wyłącznik nadprądowy 2P C 3A 6kA, S202-C3 | 2CDS252001R0034 ABB

Alternatywny kod produktu: 2CDS252001R0034

Opis i Kluczowe Cechy

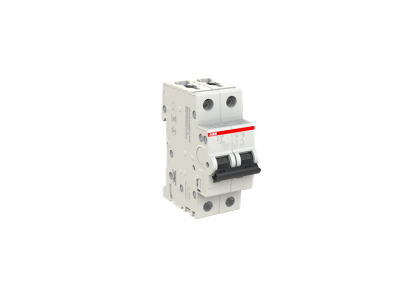

Wyłącznik nadprądowy ABB serii S200, model S202‑C3 (symbol 2CDS252001R0034), to dwubiegunowy aparat modułowy o charakterystyce wyzwalania C i prądzie znamionowym 3 A. Dzięki zdolności zwarciowej 6 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć i przeciążeń w typowych obwodach odbiorczych. Szerokość modułu – 2 jednostki (36 mm), co pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 3 A: Idealny do zabezpieczania obwodów o małym obciążeniu, takich jak sterowanie, oświetlenie LED czy układy automatyki, bez ryzyka zbędnych zadziałań.
• Charakterystyka wyzwalania C: Wytrzymuje chwilowe prądy rozruchowe silników i transformatorów (5–10‑krotność I_n), co zapobiega niepożądanym wyłączeniom przy rozruchu urządzeń.
• 2 bieguny (2P): Odłącza zarówno fazę, jak i neutralny – zwiększa bezpieczeństwo serwisowe i zgodność z wymaganiami dla obwodów jednofazowych.
• Zdolność zwarciowa 6 kA: Wystarczająca dla zdecydowanej większości instalacji niskiego napięcia (do 6000 A prądu zwarciowego), gwarantuje niezawodne wyłączenie w razie zwarcia.
• Kompaktowa konstrukcja (2 moduły): Montaż na szynie TH‑35 (DIN), pasuje do każdej rozdzielnicy modułowej – minimalistyczne wymiary przy pełnej funkcjonalności.

Zgodność z Normami

Wyłącznik nadprądowy ABB S202‑C3 został zaprojektowany i wyprodukowany zgodnie z europejskimi normami dotyczącymi wyłączników instalacyjnych. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik S202‑C3 sprawdza się wszędzie tam, gdzie wymagana jest ochrona obwodów o małym prądzie znamionowym i charakterystyce C. Oto typowe scenariusze zastosowania:

• Ochrona obwodów oświetleniowych ze źródłami LED, jarzeniówkami lub małymi transformatorami.
• Zabezpieczenie obwodów sterowania (cewki styczników, przekaźników, PLC) przed zwarciem i przeciążeniem.
• Ochrona pojedynczych gniazd wtyczkowych w instalacjach domowych i biurowych, gdzie obciążenie nie przekracza 3 A.
• W układach automatyki budynkowej – do zasilania czujników, siłowników i urządzeń sterujących.

Wskazówki Montażowe

Montaż i demontaż wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (grupa 1 lub 2). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Aparat montuje się na szynie DIN TH‑35 (35 mm) w rozdzielnicy. Zaleca się dokręcenie zacisków śrubowych momentem podanym w dokumentacji producenta (zwykle 1,2–1,5 Nm). Przekrój przewodów dobierz do prądu obciążenia (minimum 1,5 mm² dla 3 A, zgodnie z normą) – zapewni to pewne połączenie i uniknięcie przegrzania.

FAQ

• Jaka jest różnica między charakterystyką B, C a D? Charakterystyka C wyzwala w zakresie 5–10‑krotności prądu znamionowego – najlepiej sprawdza się przy obciążeniach z chwilowym prądem rozruchowym (silniki, transformatory). W odróżnieniu od B (do 5‑krotności) jest odporniejsza na udary, a od D (10–20‑krotności) nie wymaga tak dużych zapasów.
• Czy wyłącznik nadaje się do zabezpieczenia obwodu z silnikiem 1‑fazowym? Tak, jeśli prąd znamionowy silnika nie przekracza 3 A, a jego prąd rozruchowy mieści się w zakresie 5–10‑krotności I_n. Dla większych silników zaleca się wyłącznik z wyższą wartością prądu lub charakterystyką D.
• Jaki stopień ochrony IP ma ten wyłącznik? Standardowo wyłączniki modułowe (montowane w rozdzielnicy) mają stopień ochrony IP20 od strony czołowej. Dokładna wartość zależy od obudowy rozdzielnicy – w razie wątpliwości sprawdź dokumentację rozdzielnicy.
