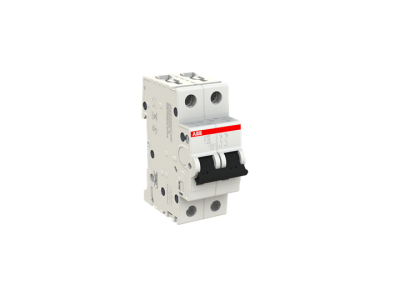

Wyłącznik nadprądowy 2P C 32A 6kA, S202-C32 | 2CDS252001R0324 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S202-C32 z renomowanej serii System pro M compact to profesjonalny aparat modułowy zaprojektowany do zaawansowanej ochrony instalacji elektrycznych. Urządzenie posiada konstrukcję dwubiegunową (2P), co umożliwia jednoczesne monitorowanie i rozłączanie dwóch torów prądowych, zapewniając pełną izolację obwodów. Prąd znamionowy o wartości 32A pozwala na obsługę odbiorników o znacznym poborze mocy, a charakterystyka wyzwalania typu C jest zoptymalizowana pod kątem urządzeń o zwiększonym prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa wynosi 6kA, co gwarantuje skuteczne przerwanie obwodu w sytuacjach awaryjnych, chroniąc infrastrukturę przed zniszczeniem.

• Prąd znamionowy: 32A - odpowiedni dla wymagających obwodów zasilających.
• Liczba biegunów: 2P - zapewnia kompleksową ochronę i separację dwóch faz lub fazy i przewodu neutralnego.
• Charakterystyka C - idealna dla obciążeń o charakterze indukcyjnym.
• Zdolność zwarciowa 6kA - wysoki standard bezpieczeństwa w instalacjach budynkowych.
• Wskaźnik położenia styków - zintegrowane okienko inspekcyjne ułatwiające diagnostykę stanu pracy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami IEC/EN 60898-1 oraz IEC/EN 60947-2. Spełnienie tych norm gwarantuje, że wyłącznik S202-C32 może być bezpiecznie stosowany w instalacjach domowych, komercyjnych oraz przemysłowych na terenie całej Unii Europejskiej. Aparat posiada certyfikację VDE oraz znak CE, co potwierdza jego najwyższą jakość wykonania i niezawodność w ekstremalnych warunkach eksploatacyjnych.

Zastosowanie

Dzięki charakterystyce C, wyłącznik ABB S202-C32 jest dedykowany do ochrony obwodów, w których występują urządzenia generujące prądy udarowe podczas startu. Znajduje zastosowanie w zabezpieczaniu silników elektrycznych o małej mocy, pomp, wentylatorów oraz rozbudowanych systemów oświetlenia LED i fluorescencyjnego. Dwubiegunowa budowa sprawia, że jest to doskonały wybór do rozdzielnic głównych i oddziałowych, gdzie wymagana jest wysoka selektywność i pewność zadziałania.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TS35). Wyposażone jest w opatentowane zaciski windowe, które umożliwiają bezpieczne podłączenie przewodów o przekroju do 35 mm². Dla zapewnienia optymalnego kontaktu elektrycznego, zaleca się stosowanie momentu dokręcania wynoszącego 2,8 Nm. Konstrukcja zacisków pozwala na jednoczesne podłączenie szyn grzebieniowych oraz przewodów, co znacząco przyspiesza prace instalacyjne w rozdzielnicy. Możliwość zasilania z obu stron (góra/dół) zwiększa elastyczność projektowania układu połączeń.

FAQ

• Czy wyłącznik S202-C32 nadaje się do ochrony silników? Tak, charakterystyka C jest zaprojektowana tak, aby wytrzymać krótkotrwałe przeciążenia występujące podczas rozruchu maszyn wirujących.
• Jaka jest różnica między 1P a 2P w tym modelu? Model 2P (dwubiegunowy) rozłącza dwa tory prądowe jednocześnie, co jest wymagane w specyficznych układach sieciowych lub dla zapewnienia wyższego poziomu bezpieczeństwa serwisowego.
• Czy mogę użyć tego wyłącznika w instalacji domowej? Tak, zdolność zwarciowa 6kA jest standardem w nowoczesnym budownictwie mieszkaniowym i zapewnia pełną ochronę.
