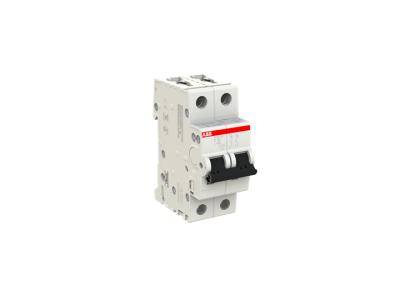

Wyłącznik nadprądowy 2P C 32A 10kA, S202M-C32 | 2CDS272001R0324 ABB

Alternatywny kod produktu: 2CDS272001R0324

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy w charakterystyce C (symbol 2CDS272001R0324) o prądzie znamionowym 32A i zdolności wyłączania 10kA zapewnia kompleksową ochronę obwodów elektrycznych przed zwarciem i przeciążeniem. Zaprojektowany z myślą o zastosowaniach w instalacjach mieszkaniowych, komercyjnych i przemysłowych, charakterystyka C gwarantuje szybką reakcję na zwarcia, minimalizując ryzyko uszkodzenia urządzeń i pożaru.

• 2-biegunowa konstrukcja: Odłącza oba przewody (faza i neutralny) w przypadku zwarcia, zapewniając pełną ochronę w instalacjach 230/400V AC.
• Charakterystyka C: Szybkie wyzwolenie przy zwarciach (5–10 razy prąd znamionowy), chroniąc obwody wrażliwe na nagłe skoki prądu.
• Zdolność wyłączania 10kA: Odporność na zwarcia o dużej energii, odpowiednia do instalacji o wysokim prądzie zwarciowym.
• Prąd znamionowy 32A: Idealny do zabezpieczenia obwodów gniazdkowych, oświetleniowych i silników o średnim poborze mocy.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja bezpieczeństwa i niezawodności w zastosowaniach profesjonalnych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada oznaczenie CE oraz deklarację zgodności z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 2-biegunowy charakterystyka C 32A znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest ochrona przed zwarciem i przeciążeniem.

• Ochrona obwodów gniazdkowych 230V w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii oświetleniowych i zasilania urządzeń biurowych (komputery, drukarki, serwery).
• Instalacje przemysłowe – ochrona silników, maszyn i urządzeń o średnim poborze mocy.
• Rozdzielnice mieszkaniowe i przemysłowe – jako element ochrony selektywnej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami o bezpieczeństwie pracy. Przed montażem należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zainstalować na szynie DIN 35mm, mocując go w odpowiednim położeniu (uchwytem do dołu). Przewody fazowe i neutralny należy podłączyć do odpowiednich zacisków (oznaczonych „1” i „2” dla bieguna 1 oraz „3” i „4” dla bieguna 2), a następnie dokręcić śruby mocujące z zalecanym momentem obrotowym. Po montażu należy przeprowadzić próbę działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby upewnić się o jego poprawnej pracy.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C reaguje na zwarcia 5–10 razy większe od prądu znamionowego, co czyni ją idealną do zabezpieczenia obwodów zasilających silniki lub urządzenia o wysokim prądzie rozruchowym. Charakterystyka B (3–5x) stosowana jest w instalacjach oświetleniowych, a D (10–20x) w obwodach z dużymi silnikami.
• Czy wyłącznik 2-biegunowy chroni przed zwarciem doziemnym? Tak, w przypadku zwarcia doziemnego w obwodzie 2-biegunowym wyłącznik odłączy zarówno fazę, jak i neutralny, chroniąc przed porażeniem i uszkodzeniem instalacji.
• Jak dobrać prąd znamionowy wyłącznika? Prąd znamionowy powinien być dobrany do maksymalnego obciążenia chronionego obwodu. Dla obwodów gniazdkowych standardowo stosuje się 16A lub 25A, a dla linii zasilających większe urządzenia (np. klimatyzatory) – 32A. Zawsze należy kierować się przepisami miejscowymi i zaleceniami projektanta instalacji.
