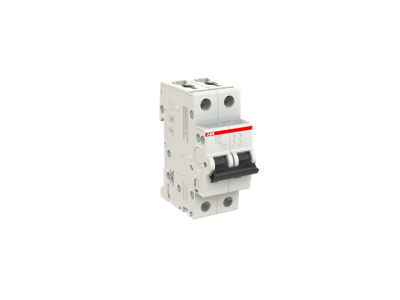

Wyłącznik nadprądowy 2P C 2A 6kA, S202-C2 | 2CDS252001R0024 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S202-C2 z serii S200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie posiada dwa bieguny (2P), co pozwala na jednoczesne rozłączanie dwóch przewodów roboczych, zapewniając pełną izolację obwodu. Prąd znamionowy o wartości 2 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten jest idealny do ochrony odbiorników o umiarkowanych prądach rozruchowych.

• Zdolność zwarciowa: Znamionowa graniczna zdolność zwarciowa wynosi 6 kA (zgodnie z normą IEC/EN 60898-1), co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownych awarii.
• Charakterystyka C: Wyzwalacz magnetyczny reaguje przy prądzie od 5 do 10-krotności prądu znamionowego, co pozwala na bezpieczną pracę z urządzeniami generującymi niewielkie piki prądowe podczas startu.
• Niezawodność ABB: Produkt charakteryzuje się wysoką trwałością mechaniczną i elektryczną, co przekłada się na długoletnią, bezawaryjną eksploatację w wymagających warunkach przemysłowych i komercyjnych.

Zgodność z Normami

Wyłącznik S202-C2 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymagania normy IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność zarówno w budownictwie mieszkaniowym, jak i w aplikacjach przemysłowych. Posiada liczne certyfikaty jakościowe, które są gwarancją powtarzalności parametrów technicznych oraz bezpieczeństwa użytkowania przez wykwalifikowany personel techniczny.

Zastosowanie

Dzięki swoim specyficznym parametrom, wyłącznik ABB S202-C2 znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych. Jest szczególnie rekomendowany do:

• Ochrony obwodów sterowniczych i sygnalizacyjnych w szafach automatyki.
• Zabezpieczania odbiorników o niskim poborze mocy, wymagających precyzyjnej ochrony nadmiarowo-prądowej.
• Zastosowań w instalacjach AC, gdzie wymagane jest jednoczesne odłączanie dwóch faz lub fazy i przewodu neutralnego.
• Systemów oświetleniowych i zasilania pomocniczego w obiektach biurowych i przemysłowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez uprawnionego elektryka. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35) przy użyciu wytrzymałych zatrzasków. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o różnych przekrojach, co ułatwia elastyczne projektowanie okablowania w rozdzielnicy.
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji, co ułatwia optymalne zagospodarowanie miejsca wewnątrz obudowy.

FAQ

1. Czy wyłącznik S202-C2 nadaje się do ochrony silników?
Charakterystyka C jest odpowiednia dla silników o małej mocy i niskim prądzie rozruchowym. W przypadku ciężkiego rozruchu należy rozważyć charakterystykę D.

2. Jaka jest różnica między 1P a 2P w tym modelu?
Model 2P (dwubiegunowy) chroni i rozłącza dwa tory prądowe jednocześnie, co jest kluczowe w układach wymagających pełnej separacji galwanicznej dwóch przewodów.

3. Czy urządzenie posiada wskaźnik położenia styków?
Tak, seria S200 od ABB jest wyposażona w czytelne wskaźniki, które informują użytkownika o rzeczywistym stanie styków (załączony/wyłączony), co podnosi bezpieczeństwo prac serwisowych.
