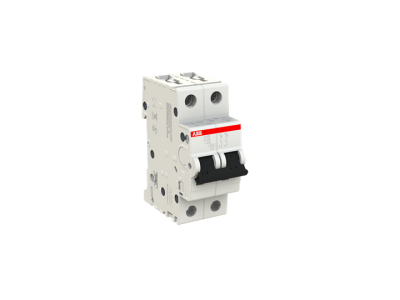

Wyłącznik nadprądowy 2P C 25A 6kA, S202-C25 | 2CDS252001R0254 ABB

Alternatywny kod produktu: 2CDS252001R0254

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-C25 (symbol 2CDS252001R0254) o charakterystyce C i prądzie znamionowym 25A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zapewnia ochronę kabli i przewodów o przekroju do 35 mm² dzięki dedykowanemu zaciskowi przyłączeniowemu. Opracowany z myślą o łatwości montażu – otwór przyłączowy znajduje się nad szyną fazową, co ułatwia okablowanie i zwiększa efektywność pracy.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia prądowe w obwodach oświetleniowych i gniazd wtykowych, idealne dla typowych instalacji domowych i biurowych.
• Prąd znamionowy 25A: Zapewnia ochronę obwodów o odpowiednim obciążeniu, dopasowany do standardowych przewodów o średnicy do 35 mm².
• Zdolność łączeniowa 6kA: Wysoka odporność na zwarcia, gwarantująca niezawodną ochronę nawet w trudnych warunkach eksploatacyjnych.
• Zacisk przyłączeniowy 35mm²: Bezpośrednie podłączanie grubych przewodów, eliminacja dodatkowych złącz i redukcja ryzyka awarii.
• Otwór przyłączowy nad szyną fazową: Ułatwione okablowanie i zwiększona przejrzystość podczas montażu, co przyspiesza prace instalacyjne.

Zgodność z Normami

Wyłącznik S202-C25 spełnia wymagania norm międzynarodowych, w tym IEC 60898-1 oraz EN 60898-1, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i certyfikaty dopuszczające do stosowania w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S202-C25 przeznaczony jest do zabezpieczania obwodów elektrycznych w budynkach mieszkalnych, biurowych, przemysłowych oraz w instalacjach specjalistycznych, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających maszyn i urządzeń w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach mieszkaniowych i lokalowych jako element ochrony głównej.
• Użycie w układach automatyki budynkowej i systemach sterowania, gdzie niezawodność jest kluczowa.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN, mocno dokręcając zaciski przyłączeniowe w celu zapewnienia stabilnego połączenia. Przekrój przewodów musi być zgodny z wartościami znamionowymi wyłącznika (do 35 mm²). Podczas podłączania zwrócić uwagę na prawidłowe ułożenie przewodów w otworze przyłączowym, aby uniknąć uszkodzenia mechanicznego. Po zakończeniu montażu należy przeprowadzić test funkcjonalny poprzez symulację zwarcia, aby potwierdzić poprawność działania.

FAQ

• Jakie przewody można podłączać do wyłącznika S202-C25? Do wyłącznika można bezpośrednio podłączać przewody o przekroju do 35 mm² dzięki dedykowanemu zaciskowi przyłączeniowemu.
• Czy wyłącznik posiada zabezpieczenie zwarciowe? Tak, charakterystyka C oraz zdolność łączeniowa 6kA zapewniają skuteczną ochronę zarówno przed zwarciami, jak i przeciążeniami.
• Jakie normy spełnia wyłącznik? Spełnia wymagania norm IEC 60898-1 i EN 60898-1, co gwarantuje jego zgodność z europejskimi standardami bezpieczeństwa.
