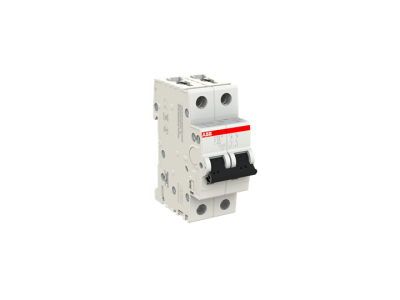

Wyłącznik nadprądowy 2P C 25A 10kA, S202M-C25 | 2CDS272001R0254 ABB

Alternatywny kod produktu: 2CDS272001R0254

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy 2P C 25A (symbol 2CDS272001R0254) z serii System pro M compact S200M to wysokowydajne zabezpieczenie instalacji elektrycznej przed skutkami przeciążeń i zwarć. Charakterystyka C zapewnia szybką reakcję na zwarcia, chroniąc przewody i odbiorniki. Wysoka zdolność wyłączania 10kA przy 230/400V AC gwarantuje niezawodność nawet w wymagających warunkach instalacyjnych.

• 2-biegunowa konstrukcja 2P: Pełna ochrona zarówno przewodu fazowego, jak i neutralnego – kluczowe w instalacjach jednofazowych zasilających pomieszczenia techniczne lub obwody o podwyższonym ryzyku.
• Charakterystyka C: Szybkie wyzwalanie elektromagnetyczne chroni przed zwarciami, natomiast opóźnione wyzwalanie termiczne zabezpiecza przed przeciążeniem – idealne do zabezpieczania obwodów z silnikami, oświetleniem LED i innymi odbiornikami o zmiennym poborze mocy.
• Znamionowy prąd wyłączania 25A: Zapewnia optymalną ochronę dla obwodów o obciążeniu do 25A, np. gniazd wtykowych, zasilania pomp, wentylatorów lub małych maszyn.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia gwarantuje bezawaryjną pracę nawet w instalacjach zasilanych z sieci o dużej mocy zwarciowej.
• Seria System pro M compact S200M: Kompaktowe wymiary i modularna konstrukcja ułatwiają montaż w rozdzielnicach, oszczędzając miejsce i ułatwiając organizację aparatury modułowej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Produkt posiada deklarację zgodności CE i jest zgodny z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 2P C 25A przeznaczony jest do ochrony jednofazowych i dwufazowych obwodów instalacji elektrycznych przed skutkami przeciążeń i zwarć.

• Ochrona obwodów gniazd wtykowych w pomieszczeniach technicznych, warsztatach i biurach.
• Zabezpieczenie linii zasilających małe silniki, pompy, wentylatory lub oświetlenie przemysłowe.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element układu selektywnego zabezpieczeń.
• Ochrona instalacji oświetleniowych LED i innych obwodów o zmiennym charakterze obciążenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zapewniając odpowiednią wentylację i swobodny dostęp do dźwigni sterującej. Należy pamiętać o prawidłowym podłączeniu przewodów fazowych i neutralnych zgodnie z oznaczeniami na obudowie. Przy podłączaniu kabli zwrócić uwagę na dobór odpowiedniego momentu dokręcania (zgodnie z dokumentacją techniczną) oraz użycie tulejek kablowych w przypadku przewodów wielodrutowych. Unikać zakrywania wyłącznika innymi elementami, które mogłyby utrudniać jego obsługę.

FAQ

• Czy wyłącznik posiada styk pomocniczy? Tak, w serii S200M możliwe jest zamontowanie styku pomocniczego od dołu, co pozwala na oszczędność miejsca w rozdzielnicy.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C reaguje na zwarcia o prądzie 5–10 razy większym od znamionowego, co czyni ją odpowiednią do zabezpieczania obwodów z silnikami lub odbiornikami o dużym prądzie rozruchowym. Charakterystyka B służy do ochrony obwodów rezystancyjnych (np. oświetlenie), a D do obwodów o bardzo wysokim prądzie rozruchowym (np. transformatory).
• Jakie jest zalecane miejsce montażu wyłącznika w rozdzielnicy? Wyłącznik powinien być montowany w miejscu z dobrą wentylacją, z dala od źródeł ciepła, aby zapewnić prawidłowe działanie mechanizmu termicznego. Optymalna pozycja to środkowa część szyny DIN.
