Wyłącznik nadprądowy 2P C 20A 6kA, S202-C20 | 2CDS252001R0204 ABB

Opis i Kluczowe Cechy

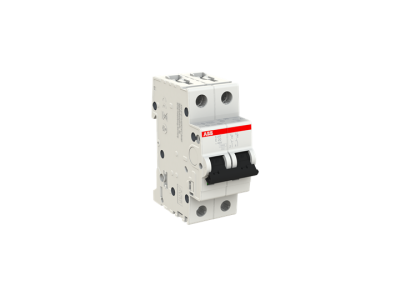

Wyłącznik nadprądowy ABB S202-C20 z serii S200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie posiada dwa bieguny (2P), co umożliwia jednoczesne rozłączanie dwóch przewodów roboczych, zapewniając pełną izolację obwodu w przypadku wystąpienia awarii. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten jest idealny do ochrony obwodów, w których występują urządzenia o zwiększonym prądzie rozruchowym.

• Zdolność zwarciowa: Znamionowa graniczna zdolność zwarciowa wynosi 6kA (zgodnie z normą IEC/EN 60898-1), co gwarantuje skuteczne przerwanie obwodu nawet przy znacznym wzroście energii zwarcia.
• Charakterystyka C: Wyzwalacz magnetyczny reaguje przy prądzie od 5 do 10-krotności prądu znamionowego, co zapobiega niepożądanym zadziałaniom przy rozruchu silników czy zasilaczy.
• Trwałość i niezawodność: Wyłącznik charakteryzuje się wysoką wytrzymałością mechaniczną i elektryczną, co przekłada się na długoletnią, bezawaryjną eksploatację w wymagających warunkach przemysłowych i komercyjnych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy pozwala na szybką diagnostykę i zwiększa bezpieczeństwo personelu obsługującego rozdzielnicę.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość wykonania. Wyłącznik S202-C20 spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, oraz normy IEC/EN 60947-2 dla zastosowań przemysłowych. Posiada liczne certyfikaty i dopuszczenia, które umożliwiają jego stosowanie w projektach na całym świecie, gwarantując pełną kompatybilność z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Dzięki swojej dwubiegunowej konstrukcji i charakterystyce C, wyłącznik ABB S202-C20 znajduje szerokie zastosowanie w sektorze B2B. Jest szczególnie polecany do:

• Ochrony obwodów gniazd wtykowych w biurach i halach produkcyjnych, gdzie podłączane są urządzenia o charakterze indukcyjnym.
• Zabezpieczania mniejszych silników elektrycznych oraz układów sterowania w automatyce przemysłowej.
• Instalacji oświetleniowych wykorzystujących lampy wyładowcze lub nowoczesne systemy LED o wysokim prądzie startowym.
• Rozdzielnic głównych i oddziałowych w budownictwie wielorodzinnym oraz obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika S202-C20 powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35) za pomocą wytrzymałych zatrzasków. Podwójne zaciski windowe umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną producenta), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przekrój znamionowy przewodów powinien być dobrany do obciążenia 20A, uwzględniając warunki ułożenia kabli.

FAQ

• Czy wyłącznik S202-C20 nadaje się do prądu stałego (DC)? Model ten jest zoptymalizowany pod kątem pracy w sieciach prądu przemiennego (AC). W przypadku aplikacji DC należy sprawdzić dopuszczalne napięcia pracy określone przez producenta w karcie katalogowej.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, pozwala na większe chwilowe przeciążenia prądowe podczas rozruchu urządzeń w porównaniu do charakterystyki B, która jest bardziej czuła.
• Czy można do niego dołączyć styki pomocnicze? Tak, seria S200 firmy ABB jest w pełni modułowa i pozwala na montaż akcesoriów takich jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe.
