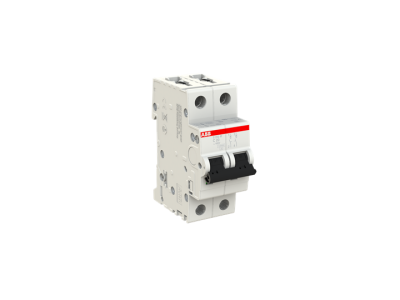

Wyłącznik nadprądowy 2P C 20A 10kA, S202M-C20 | 2CDS272001R0204 ABB

Alternatywny kod produktu: 2CDS272001R0204

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy C 20A (symbol 2CDS272001R0204) z serii System pro M compact S200M zapewnia kompleksową ochronę obwodów przed przeciążeniami i zwarciami. Charakterystyka C gwarantuje szybkie działanie przy zwarciach i stopniowe wyzwalanie przy przeciążeniach, co chroni instalację i podłączone urządzenia. Przeznaczony do montażu na szynie DIN 35 mm, charakteryzuje się wytrzymałą konstrukcją i zdolnością zwarciową 10 kA przy napięciu 230/400 V AC.

• Zdolność zwarciowa 10 kA: Zapewnia skuteczną ochronę instalacji nawet w przypadku zwarć o wysokiej energii, minimalizując ryzyko uszkodzeń urządzeń.
• Charakterystyka C: Optymalne rozwiązanie do zabezpieczenia obwodów gniazd wtykowych, oświetlenia i małych odbiorników indukcyjnych.
• 2-biegunowa konstrukcja: Zapewnia odłączanie zarówno fazy, jak i neutralnego, co ułatwia konserwację i zwiększa bezpieczeństwo.
• Prąd znamionowy 20A: Idealny do zabezpieczenia dedykowanych obwodów gniazdowych, oświetleniowych lub mniejszych odbiorników.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarantuje wysoką niezawodność i bezpieczeństwo stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia rygorystyczne wymagania norm IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla przemysłowych). Posiada certyfikaty CE i jest odpowiedni do stosowania w instalacjach zgodnych z dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy 2P C 20A dedykowany jest do ochrony obwodów elektrycznych w instalacjach, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych.
• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Ochrona mniejszych odbiorników indukcyjnych, takich jak silniki wentylatorów, pompy czy małe maszyny.
• Stosowanie w tablicach rozdzielczych budynków wielorodzinnych, biurowców i zakładów przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionej instalacji. Wyłącznik należy zamontować na szynie DIN 35 mm, zapewniając odpowiednią przestrzeń dla przewodów zasilających i odbiorczych. Połączenia należy wykonać zgodnie z oznaczeniami na urządzeniu (L1, L2, N1, N2), dbając o odpowiednie dokręcenie śrub zaciskowych. Po montażu należy przeprowadzić test funkcjonalny, sprawdzając poprawność działania wyzwalania.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika? Wyłącznik posiada mechanizm termiczny (opóźniony w przypadku przeciążenia) oraz elektromechaniczny (szybki wyzwalacz zwarciowy), co zapewnia ochronę na dwóch poziomach.
• Czy wyłącznik można stosować w obwodach 3-fazowych? Wyłącznik 2-biegunowy chroni obwody jednofazowe i dwufazowe. Do ochrony obwodów trójfazowych należy stosować wyłączniki 3-biegunowe lub 4-biegunowe z serii S200M.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zadziała? Zdolność zwarciowa wynosi 10 kA – wyłącznik skutecznie odłączy obwód w przypadku zwarcia o energii do tej wartości.
