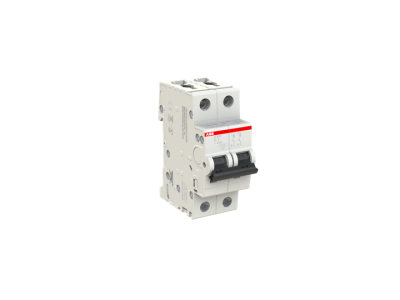

Wyłącznik nadprądowy 2P C 1A 6kA, S202-C1 | 2CDS252001R0014 ABB

Alternatywny kod produktu: 2CDS252001R0014

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-C1 (symbol 2CDS252001R0014) o charakterystyce C i prądzie znamionowym 1A to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Zaprojektowany do montażu na szynie DIN, oferuje pewne połączenie zasilania dzięki patentowanemu zaciskowi łączącemu z płytką naciskową. Otwór przyłączowy dla kabli umieszczony nad otworem łączącym szynę fazową ułatwia precyzyjne okablowanie i redukuje ryzyko błędów montażowych.

• Charakterystyka C: Odpowiednia dla obwodów oświetleniowych, gniazd wtykowych oraz silników o niewielkim prądzie rozruchu – szybka reakcja na zwarcia i przeciążenia.
• Prąd znamionowy 1A: Precyzyjna ochrona wrażliwych obwodów o niskim poborze mocy, np. czujników, sterowników lub małych urządzeń.
• Moc zwarciowa 6kA: Wysoka zdolność wyłączania zwarć zapewnia ochronę instalacji przed poważnymi uszkodzeniami.
• Zacisk przyłączeniowy do 35 mm²: Umożliwia bezpośrednie podłączenie grubych przewodów bez konieczności stosowania dodatkowych akcesoriów.
• Patentowany zacisk łączący: Płytka naciskowa gwarantuje pewny kontakt elektryczny i trwałość połączenia nawet przy częstym użytkowaniu.

Zgodność z Normami

Wyłącznik S202-C1 spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z normami IEC 60898-1, IEC 60947-2 oraz posiada certyfikację CE. Przechodzi rygorystyczne testy jakościowe przed dostawą.

Zastosowanie

Wyłącznik nadprądowy S202-C1 znajduje zastosowanie w instalacjach elektrycznych o niskim i średnim obciążeniu, gdzie wymagana jest precyzyjna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych w miejscach narażonych na przeciążenia (np. warsztaty, magazyny).
• Ochrona obwodów sterowania i automatyki w szafach rozdzielczych.
• Zastosowanie w układach zasilania czujników, sterowników PLC lub małych maszyn przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Urządzenie montować na szynie DIN o szerokości 35 mm, zaciskając je mocno, aby zapewnić stabilność mechaniczną. Przewody należy podłączyć do zacisków zgodnie z oznaczeniami na obudowie (L1, L2, N), dbając o odpowiednie dokręcenie śrub (zalecany moment 2,5 Nm). Po montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby potwierdzić prawidłowe działanie mechanizmu. Dla optymalnej ochrony dobierać prąd znamionowy wyłącznika zgodnie z obciążeniem chronionego obwodu.

FAQ

• Czy wyłącznik S202-C1 nadaje się do ochrony obwodów gniazd wtykowych? Tak, charakterystyka C jest odpowiednia dla typowych obwodów gniazdowych, gdzie spodziewane są chwilowe przeciążenia np. podczas uruchamiania urządzeń.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do wyłącznika? Do zacisku przyłączeniowego można podłączyć przewody o przekroju do 35 mm², co wystarcza dla większości instalacji elektrycznych.
• Czy wyłącznik posiada wskaźnik stanu (załączony/wyłączony)? Tak, obudowa ma widoczny wskaźnik położenia styku – zielony oznacza załączenie, czerwony wyłączenie.
