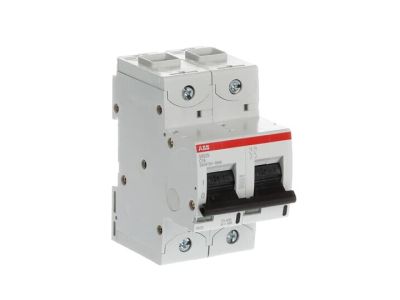

Wyłącznik nadprądowy 2P C 16A 50kA, S802S-C16 | 2CCS862001R0164 ABB

Alternatywny kod produktu: 2CCS862001R0164

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S802S-C16 (symbol 2CCS862001R0164) to 2-biegunowe zabezpieczenie o charakterystyce C, prądzie znamionowym 16A i zdolności wyłączania 50kA. Przeznaczony do ochrony obwodów przed skutkami zwarć i przeciążeń w instalacjach jednofazowych 230V i trójfazowych 400V. Mechanizm wyzwalający termiczny chroni przed przeciążeniem, a elektromechaniczny – przed zwarciem. Zaciski klatkowe zapewniają pewny kontakt i stabilne podłączenie przewodów.

• Charakterystyka C: Szybkie reagowanie na zwarcia i łagodne wyzwalanie przy niewielkich przeciążeniach – idealne dla obwodów oświetleniowych i gniazd w instalacjach mieszkaniowych.
• 2-biegunowa konstrukcja: Pełna ochrona fazy i neutralnego w obwodach jednofazowych, zapobiega asymetrii napięcia i uszkodzeniom urządzeń.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę nawet w trudnych warunkach sieci elektroenergetycznej.
• Zaciski klatkowe: Zapewniają stabilny kontakt elektryczny i łatwy montaż przewodów o różnych przekrojach, minimalizując ryzyko poluzowania.
• Zakres napięć 230/400V AC i DC: Uniwersalne zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

Zgodność z Normami

Wyłącznik S802S-C16 spełnia wymagania norm IEC/EN 60898-1 (dla zabezpieczeń instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej niskiego napięcia). Posiada deklarację zgodności CE i jest certyfikowany do stosowania na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S802S-C16 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych w instalacjach komercyjnych i przemysłowych.
• Ochrona linii zasilających urządzenia o średnim poborze mocy (np. klimatyzatory, pompy, wentylatory).
• Stosowanie w rozdzielnicach przemysłowych i szafach sterowniczych jako element systemu ochrony selektywnej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować w osi pionowej na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami. Przewody podłączać do zacisków klatkowych z odpowiednim momentem dokręcania (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić testy funkcjonalne – wyzwolenie przez symulator zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik S802S-C16 nadaje się do instalacji trójfazowych? Tak – 2-biegunowa konstrukcja umożliwia ochronę obwodów jednofazowych (faza + neutralny). Do ochrony obwodów trójfazowych należy stosować wyłączniki 3- lub 4-biegunowe.
• Jaka jest maksymalna zdolność wyłączania? Wyłącznik posiada zdolność wyłączania 50kA przy napięciu znamionowym 240/415V, co oznacza, że bezpiecznie przerwie prąd zwarciowy o wartości do 50 000 amperów.
• Czy można stosować ten wyłącznik w instalacjach prądu stałego? Tak – zakres napięć obejmuje zarówno prąd przemienny (230/400V AC) jak i stały (do 400V DC), co umożliwia zastosowanie w instalacjach fotowoltaicznych lub układach przemysłowych DC.
