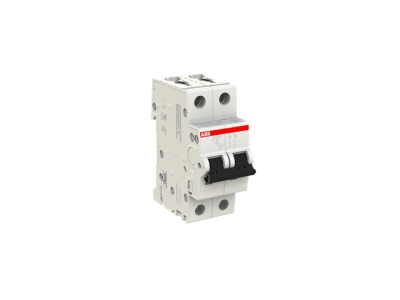

Wyłącznik nadprądowy 2P C 16A 10kA, S202M-C16 | 2CDS272001R0164 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S202M-C16 z serii System pro M compact to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Model ten charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zapewniając pełną izolację obwodów. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że urządzenie idealnie nadaje się do ochrony obwodów z odbiornikami o umiarkowanych prądach rozruchowych.

Kluczowym atutem serii S200M jest wysoka znamionowa zwarciowa zdolność łączeniowa, która wynosi aż 10 kA przy napięciu 230/400 V AC. Urządzenie wykorzystuje dwa niezależne mechanizmy wyzwalania: opóźniony wyzwalacz termiczny, który chroni instalację przed długotrwałymi przeciążeniami, oraz wyzwalacz elektromechaniczny (magnetyczny), reagujący błyskawicznie na wystąpienie zwarcia. Dzięki technologii ograniczania prądu, wyłącznik minimalizuje energię przenoszoną do instalacji podczas awarii, co znacząco wydłuża żywotność przewodów i podłączonych urządzeń.

• Prąd znamionowy: 16 A – optymalny dla standardowych obwodów gniazdowych i oświetleniowych w przemyśle.
• Charakterystyka C: Przeznaczona do urządzeń o zwiększonym prądzie rozruchowym.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczeństwo w miejscach o wyższych spodziewanych prądach zwarciowych.
• Kompaktowa budowa: Możliwość montażu styku pomocniczego od dołu pozwala zaoszczędzić do 50% miejsca w rozdzielnicy.

Zgodność z Normami

Wyłącznik S202M-C16 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach. Urządzenie spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, oraz normy IEC/EN 60947-2, która określa parametry dla zastosowań przemysłowych. Dzięki tej podwójnej certyfikacji, produkt jest uniwersalnym rozwiązaniem dla sektora mieszkaniowego, komercyjnego oraz ciężkiego przemysłu.

Zastosowanie

Dzięki swojej charakterystyce i wysokiej wytrzymałości, wyłącznik ABB S202M-C16 znajduje szerokie zastosowanie w:

• Budownictwie przemysłowym: Zabezpieczanie obwodów sterowniczych oraz zasilających w szafach automatyki.
• Obiektach komercyjnych: Ochrona instalacji w biurowcach, centrach danych i galeriach handlowych, gdzie wymagana jest wysoka zdolność zwarciowa.
• Infrastrukturze krytycznej: Tam, gdzie niezawodność zasilania i szybkość reakcji zabezpieczeń są priorytetem.
• Systemach HVAC: Zabezpieczanie silników wentylatorów i pomp o umiarkowanym rozruchu.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków (zgodnie z dokumentacją techniczną ABB), aby uniknąć przegrzewania się styków.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne mocowanie przewodów o różnych przekrojach, zapewniając stabilne połączenie elektryczne.
• Pozycja montażu: Wyłącznik może być montowany w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.
• Akcesoria: System pro M compact pozwala na łatwą rozbudowę o styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe.

FAQ

1. Czy wyłącznik S202M-C16 nadaje się do użytku domowego?
Tak, dzięki zgodności z normą IEC/EN 60898-1 może być stosowany w budownictwie mieszkaniowym, szczególnie tam, gdzie wymagana jest wyższa zdolność zwarciowa (10kA zamiast standardowych 6kA).

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 5 do 10-krotności prądu znamionowego. Jest to idealne rozwiązanie dla obwodów, w których występują urządzenia o wyższym prądzie rozruchowym, jak np. niektóre silniki czy zasilacze LED.

3. Czy mogę zamontować styk pomocniczy bez zwiększania szerokości modułowej?
Tak, seria S200M umożliwia montaż dedykowanego styku pomocniczego od dołu urządzenia, co pozwala zachować standardową szerokość modułów na szynie DIN.
