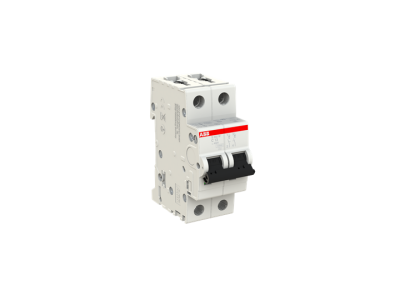

Wyłącznik nadprądowy 2P C 13A 10kA, S202M-C13 | 2CDS272001R0134 ABB

Alternatywny kod produktu: 2CDS272001R0134

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy (2P) o charakterystyce C, prądzie znamionowym 13A i zdolności wyłączania 10kA (symbol 2CDS272001R0134) to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Zastosowanie mechanizmu termicznego (zwłocznego) i elektromechanicznego (szybkiego) zapewnia ochronę instalacji oraz podłączonych odbiorników. Przeznaczony do montażu w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka C: Idealny do zabezpieczenia obwodów gniazd wtykowych, oświetlenia i małych odbiorników o umiarkowanym prądzie rozruchu.
• 2-biegunowa budowa (2P): Odłącza zarówno fazę, jak i neutralny – niezbędny w obwodach, gdzie wymagana jest pełna izolacja napięciowa.
• Zdolność wyłączania 10kA przy 230/400V AC: Skuteczna ochrona nawet w instalacjach o wysokim prądzie zwarciowym.
• Mechanizm termiczny i elektromechaniczny: Termiczny chroni przed przeciążeniem (zwłoczny), elektromechaniczny reaguje natychmiastowo na zwarcia.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja bezpieczeństwa i niezawodności w zastosowaniach domowych, biurowych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów domowych) oraz IEC/EN 60947-2 (przemysłowe zastosowania łączeniowe). Posiada deklarację zgodności CE i może być stosowany w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 2P C 13A znajduje zastosowanie w instalacjach elektrycznych jako podstawowe zabezpieczenie przed przeciążeniami i zwarciami. Charakterystyka C czyni go uniwersalnym wyborem dla większości typowych obwodów.

• Ochrona obwodów gniazd wtykowych w mieszkaniach, biurach i budynkach użyteczności publicznej.
• Zabezpieczenie linii oświetleniowych w instalacjach domowych i przemysłowych.
• Ochrona małych odbiorników o umiarkowanym prądzie rozruchu (np. sprzęt AGD, elektronarzędzia).
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element systemów zabezpieczeń modułowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN (35mm) w rozdzielnicy, zgodnie z kierunkiem wskazanym na obudowie (zasilanie od góry). Połączenia należy wykonać przewodami o odpowiednim przekroju (zalecane Cu ≥ 2,5mm² dla 13A). Dokręcić śruby zaciskowe z zalecanym momentem (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić próbę działania poprzez symulację zwarcia lub przeciążenia.

FAQ

• Czym charakterystyka C różni się od B lub D? Charakterystyka C jest pośrednia między B (szybka) a D (bardzo wolna). Przeznaczona jest do obwodów, gdzie występują umiarkowane prądy rozruchowe (np. gniazda wtykowe, oświetlenie), lecz nie tak wysokie jak w obwodach silnikowych (charakterystyka D).
• Dlaczego stosuje się wyłączniki 2-biegunowe (2P) zamiast 1-biegunowych? Wyłączniki 2P odłączają zarówno fazę, jak i neutralny, co jest wymagane w obwodach, gdzie konieczna jest pełna izolacja napięciowa (np. obwody gniazd 230V) lub zgodnie z przepisami miejscowymi.
• Czy ten wyłącznik nadaje się do zabezpieczenia obwodów 3-fazowych? Nie, ze względu na budowę 2-biegunową (2P). Do zabezpieczenia obwodów trójfazowych stosuje się wyłączniki 3-biegunowe (3P) lub 4-biegunowe (3P+N).
