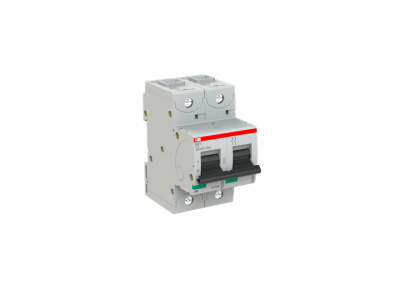

Wyłącznik nadprądowy 2P C 10A 25kA, S802C-C10 | 2CCS882001R0104 ABB

Alternatywny kod produktu: 2CCS882001R0104

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S802C-C10 (symbol 2CCS882001R0104) o charakterystyce C i prądzie znamionowym 10A to wysokowydajny aparat zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Zaciski klatkowe zapewniają pewny styk i niski spadek napięcia, a maksymalna zdolność wyłączania 25kA przy napięciu 240/415V gwarantuje skuteczną ochronę nawet w wymagających warunkach. Mechanizm wyzwalający łączy ochronę termiczną (przeciążenie) i elektromechaniczną (zwarcie), co czyni go uniwersalnym rozwiązaniem do zastosowań mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka C: Szybkie reagowanie na zwarcia, ochrona obwodów z odbiornikami o umiarkowanych prądach rozruchowych (np. oświetlenie, gniazda wtykowe).
• 2-biegunowa budowa: Jednoczesna ochrona obu przewodów fazowych w układzie dwufazowym, co eliminuje ryzyko niesymetrycznego obciążenia.
• Zaciski klatkowe: Zapewniają pewny kontakt elektryczny o niskim oporze przejściowym, redukując straty mocy i ryzyko przegrzania.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia, gwarantująca skuteczne przerwanie łuku elektrycznego w przypadku awarii.
• Zakres napięć 254/440V AC/DC: Kompatybilność z sieciami jednofazowymi i trójfazowymi o napięciu do 440V prądu stałego.

Zgodność z Normami

Wyłącznik S802C-C10 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność ze standardami bezpieczeństwa dla aparatury łączeniowej. Posiada liczne atesty międzynarodowe, umożliwiające stosowanie w instalacjach na całym świecie. Produkt oznaczony znakiem CE.

Zastosowanie

Wyłącznik nadprądowy S802C-C10 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach niskiego napięcia przed skutkami przeciążeń i zwarć.

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych – charakterystyka C chroni przed zwarciami typowymi dla odbiorników domowych.
• Zabezpieczenie obwodów zasilających urządzenia biurowe i komputerowe w środowisku biurowym.
• Ochrona linii zasilających w rozdzielnicach przemysłowych, gdzie wymagana jest wysoka odporność na zwarcia.
• Stosowanie w układach zasilania prądem stałym do 440V (np. w instalacjach fotowoltaicznych lub przemysłowych układach sterowania).
• Instalacje w miejscach publicznych, handlowych i gastronomicznych, gdzie konieczna jest niezawodna ochrona przed awariami sieci.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy montować na szynie DIN 35mm, zachowując odpowiednie odstępy od sąsiednich aparatów (zgodnie z dokumentacją producenta). Zaciski klatkowe zapewniają pewny kontakt – przy dokręcaniu należy stosować zalecany moment siłowy (szczegóły w instrukcji). Po montażu należy przeprowadzić test działania mechanizmu wyzwalającego przez testowe zadziałanie przyciskiem „TEST”. Podłączenie przewodów powinno uwzględniać kierunek przepływu prądu (oznaczony na obudowie).

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C reaguje szybciej na zwarcia niż B, co czyni ją odpowiednią do ochrony obwodów z odbiornikami o wyższych prądach rozruchowych (np. silniki, transformatory). Charakterystyka B stosowana jest głównie w obwodach oświetleniowych i gniazdach ogólnego użytku.
• Czy wyłącznik nadaje się do instalacji fotowoltaicznej? Tak, dzięki zakresowi napięć do 440V DC wyłącznik może być stosowany w instalacjach fotowoltaicznych z falownikami wysokonapięciowymi.
• Jakie akcesoria są dostępne do modelu S802C-C10? Producent oferuje szeroką gamę akcesoriów, m.in. napędy silnikowe, blokady styków pomocniczych, dodatkowe styki sygnalizacyjne i adaptery do montażu na szynie. Szczegółowy asortyment znajduje się w dokumentacji technicznej.
