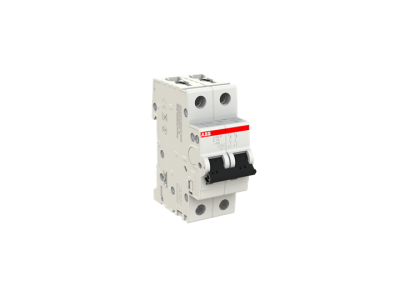

Wyłącznik nadprądowy 2P C 10A 10kA, S202M-C10 | 2CDS272001R0104 ABB

Alternatywny kod produktu: 2CDS272001R0104

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202M-C10 (symbol 2CDS272001R0104) o charakterystyce C i prądzie znamionowym 10A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Wyposażony w opóźniony mechanizm wyzwalania termicznego (przeciążeniowy) oraz elektromechaniczny mechanizm zwarciowy zapewnia skuteczną ochronę obwodów 1-fazowych i 2-fazowych. Kompaktowa budowa serii S200M pozwala na oszczędność miejsca w rozdzielnicy.

• Charakterystyka C: Szybkie zadziałanie przy zwarciach o 5-10-krotności prądu znamionowego – idealne do zabezpieczenia obwodów z silnikami, transformatorami i urządzeniami o dużych prądach rozruchowych.
• Prąd znamionowy 10A: Zapewnia optymalną ochronę dla linii zasilających gniazda, oświetlenie lub małe odbiorniki o poborze do 10A.
• Zdolność wyłączania 10kA przy 230/400V AC: Wysoka odporność na zwarcia pozwala na skuteczne wyłączenie nawet w instalacjach z dużym prądem zwarciowym.
• 2-biegunowa konstrukcja (2P): Zapewnia jednoczesne odłączenie dwóch przewodów fazowych, eliminując ryzyko niepełnego wyłączenia obwodu.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja bezpieczeństwa i niezawodności w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik S202M-C10 spełnia surowe wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Oznaczenie CE potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego. Produkt dopuszczony do stosowania w obwodach niskiego napięcia AC.

Zastosowanie

Wyłącznik nadprądowy 2P S202M-C10 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych jako zabezpieczenie linii zasilających.

• Ochrona obwodów gniazd wtykowych 230V w instalacjach domowych i biurowych.
• Zabezpieczenie linii oświetleniowych przed przeciążeniami i zwarciami.
• Ochrona obwodów zasilających małe silniki (np. wentylatory, pompy) o prądzie znamionowym do 10A.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej i przemysłowych, gdzie wymagana jest dwubiegunowa ochrona.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, przestrzegając kierunku przepływu prądu (oznaczenia na obudowie). Zaciski fazowe (1-2) powinny być podłączone do linii zasilającej, a zaciski wyjściowe (3-4) do chronionego obwodu. Dokręcić śruby zaciskowe z zalecanym momentem (szczegóły w dokumentacji producenta). Po montażu należy przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik w stanie bez obciążenia.

FAQ

• Jakie jest przeznaczenie charakterystyki C? Charakterystyka C charakteryzuje się szybkim zadziałaniem przy zwarciach o 5-10-krotności prądu znamionowego, co czyni ją idealną do zabezpieczenia obwodów z silnikami, transformatorami i urządzeniami o dużych prądach rozruchowych.
• Czy wyłącznik można stosować w obwodach DC? Nie – wyłącznik jest przeznaczony wyłącznie do obwodów prądu przemiennego (AC) 230/400V. Do obwodów stałoprądowych wymagane są specjalne wyłączniki DC.
• Jakie akcesoria są dostępne do serii S200M? Do wyłączników serii S200M można zamontować styki pomocnicze (zamontowane od dołu), które pozwalają na zdalne monitorowanie stanu wyłącznika lub sygnalizację awarii, oszczędzając 50% miejsca w rozdzielnicy.
