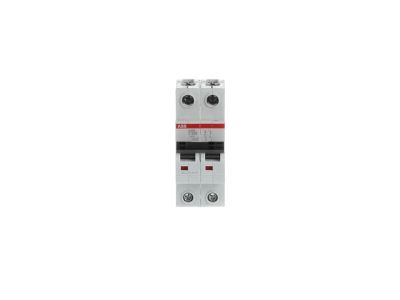

Wyłącznik nadprądowy 2P C 100A 6kA, S202-C100 | 2CDS252001R0824 ABB

Alternatywny kod produktu: 2CDS252001R0824

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-C100 (symbol 2CDS252001R0824) o charakterystyce C i prądzie znamionowym 100A to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Zapewnia szybkie wyłączenie w przypadku zwarcia o zdolności zwarciowej 6kA, chroniąc instalację przed uszkodzeniami termicznymi i mechanicznymi. Przeznaczony do montażu w szafach rozdzielczych i rozdzielnicach.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – idealny do ochrony obwodów oświetleniowych, gniazd wtykowych oraz urządzeń o umiarkowanych prądach rozruchowych.
• Prąd znamionowy 100A: Zapewnia ochronę obwodów o maksymalnym poborze prądu do 100A, dostosowany do średnich i dużych instalacji przemysłowych oraz budynków użyteczności publicznej.
• Zdolność zwarciowa 6kA: Wytrzymuje zwarcia o prądzie do 6kA, co gwarantuje niezawodne działanie w typowych instalacjach niskonapięciowych.
• 2-biegunowa konstrukcja: Chroni zarówno fazę, jak i neutralny przewód, zapewniając kompleksową ochronę obwodu.
• Montaż na szynie DIN 35mm: Uproszczony montaż i demontaż, kompatybilny z szeroką gamą osprzętu rozdzielczego.

Zgodność z Normami

Wyłącznik S202-C100 spełnia wymagania norm europejskich, w tym normy PN-EN 60898-1 oraz PN-EN 60947-2. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S202-C100 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowcach i halach przemysłowych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach biurowych, warsztatach i magazynach.
• Ochrona linii zasilających urządzenia o średnim poborze mocy, takich jak klimatyzatory, wentylatory czy pompy.
• Stosowany w rozdzielnicach budynków użyteczności publicznej, takich jak szkoły, szpitale czy centra handlowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN 35mm, upewniając się, że styki są prawidłowo podłączone do przewodów fazowych i neutralnych. Dokręcenie zacisków należy przeprowadzić z zalecanym momentem siły (sprawdzić w dokumentacji technicznej). Po montażu konieczne jest wykonanie testu działania – wyłącznik powinien reagować na symulowane zwarcia i przeciążenia.

FAQ

• Jaka jest różnica między charakterystyką C a charakterystyką B? Charakterystyka C jest przeznaczona do ochrony obwodów, w których występują umiarkowane prądy rozruchowe (np. gniazda wtykowe, oświetlenie). Charakterystyka B reaguje szybciej i jest stosowana do obwodów o małym prądzie rozruchowym (np. długie linie kablowe).
• Czy wyłącznik może być stosowany w instalacjach trójfazowych? Tak, wyłącznik 2-biegunowy S202-C100 chroni obwód jednofazowy (L+N). W instalacjach trójfazowych należy stosować wyłączniki 3- lub 4-biegunowe.
• Jakie jest zalecane ustawienie prądu znamionowego? Prąd znamionowy 100A powinien być dobrany do maksymalnego prądu obwodu, który ma być chroniony. Zaleca się stosowanie wyłączników z zapasem 10-20% względem maksymalnego prądu obciążenia.
