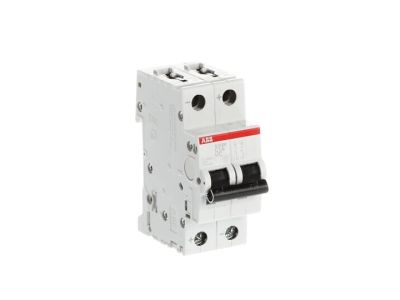

Wyłącznik nadprądowy 2P C 1,6A 10kA, S202M-C1,6UC | 2CDS272061R0974 ABB

Alternatywny kod produktu: 2CDS272061R0974

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy 2P C 1,6A 10kA (symbol 2CDS272061R0974, typ S202M-C1,6UC) to kompaktowe urządzenie z gamy System pro M przeznaczone do ochrony obwodów prądu przemiennego (AC) i stałego (DC). Charakterystyka C zapewnia szybką reakcję na zwarcia i przeciążenia, co minimalizuje ryzyko uszkodzenia chronionych instalacji. Wysoka zdolność wyłączania zwarciowego 10kA gwarantuje niezawodną ochronę nawet w trudnych warunkach sieciowych.

• 2-biegunowa konstrukcja (2P): Ochrona dwóch niezależnych obwodów w jednym urządzeniu – idealne rozwiązanie do instalacji dwufazowych lub zasilania awaryjnego.
• Charakterystyka C: Szybkie wyłączanie przy zwarciach i przeciążeniach (5-10 razy prąd znamionowy) – chroni przewody i odbiorniki wrażliwe na skoki prądowe.
• Znamionowy prąd 1,6A: Precyzyjna ochrona dla obwodów o niewielkim poborze mocy, takich jak czujniki, sterowniki lub obwody sygnalizacyjne.
• Zdolność wyłączania zwarciowego 10kA: Zapewnia niezawodną pracę nawet przy wysokich prądach zwarciowych w sieci.
• Zgodność z AC/DC: Uniwersalność zastosowania – od instalacji przemysłowych po systemy zasilania awaryjnego.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym PN-EN 60898-1, PN-EN 60947-2 oraz IEC 60947-2. Posiada certyfikaty zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S202M-C1,6UC znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony obwodów o niskim lub średnim poborze mocy, zarówno w środowiskach przemysłowych, jak i budynkowych.

• Ochrona obwodów sterowania i automatyki – zasilanie PLC, czujników, układów sygnalizacyjnych.
• Instalacje oświetleniowe – szczególnie przydatny w obwodach LED lub transformatorowych.
• Systemy zasilania awaryjnego (UPS) – ochrona obwodów DC w zasilaczach rezerwowych.
• Małe rozdzielnice przemysłowe i budowlane – kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie DIN o szerokości 35mm, z zachowaniem odpowiedniego odstępu od sąsiednich modułów (min. 5mm). Przed podłączeniem należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody zasilające podłączać do zacisków oznaczonych literami "1" i "2" (dla bieguna 1) oraz "3" i "4" (dla bieguna 2), zgodnie z kierunkiem przepływu prądu. Dokręcić zaciski z zalecanym momentem (np. 2Nm) za pomocą odpowiedniego klucza dynamometrycznego. Po montażu przeprowadzić test funkcjonalny – kilkukrotne załączenie/wyłączenie w celu weryfikacji poprawności działania.

FAQ

• Czy wyłącznik można stosować do ochrony obwodów trójfazowych? Nie – jest to wyłącznik 2-biegunowy, przeznaczony do ochrony dwóch niezależnych obwodów jednofazowych lub jednego obwodu dwufazowego.
• Jaka jest maksymalna temperatura pracy wyłącznika? Znamionowa temperatura pracy wynosi od -25°C do +55°C. W warunkach wyższych temperatur należy zastosować odpowiednie chłodzenie lub ograniczyć obciążenie.
• Czy wyłącznik posiada wskaźnik położenia styku? Tak – posiada mechaniczny wskaźnik położenia styków (załączony/wyłączony) widoczny z przodu urządzenia.
