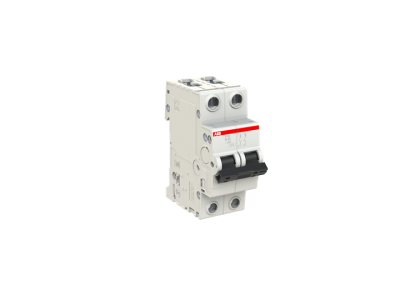

Wyłącznik nadprądowy 2P B 80A 6kA, S202-B80 | 2CDS252001R0805 ABB

Alternatywny kod produktu: 2CDS252001R0805

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-B80 (symbol 2CDS252001R0805) o charakterystyce B to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany do pracy z prądem znamionowym 80A, zapewnia niezawodną ochronę obwodów o napięciu do 400V AC. Charakterystyka B gwarantuje szybkie wyłączanie przy zwarciu, minimalizując ryzyko uszkodzeń kabli i urządzeń.

• Charakterystyka B: Szybkie wyłączanie przy zwarciu (3-5-krotność prądu znamionowego) – idealne do zabezpieczenia linii zasilających i odbiorników o niskiej indukcyjności.
• Prąd znamionowy 80A: Zapewnia ochronę obwodów o wysokim obciążeniu, takich jak maszyny przemysłowe, rozdzielnice budynków czy linie zasilające.
• Zdolność zwarciowa 6kA: Odporność na zwarcia o prądzie do 6000A – gwarancja niezawodności nawet w trudnych warunkach sieciowych.
• 2-biegunowa konstrukcja: Odcinanie fazy i neutralnego w jednym urządzeniu – uproszczenie instalacji i oszczędność miejsca w rozdzielni.
• Zgodność z normami przemysłowymi: Zaprojektowany do instalacji zgodnych z normami IEC 60898-1 i IEC 60947-2, certyfikowany CE.

Zgodność z Normami

Wyłącznik S202-B80 spełnia wymagania norm IEC 60898-1 (dla wyłączników miniaturowych) oraz IEC 60947-2 (dla aparatury łączeniowej). Posiada deklarację zgodności CE, potwierdzającą jego bezpieczeństwo i zgodność z unijnymi dyrektywami dotyczącymi wyposażenia elektrycznego. Odpowiedni do montażu w instalacjach przemysłowych i budowlanych.

Zastosowanie

Wyłącznik nadprądowy S202-B80 przeznaczony jest do zabezpieczania obwodów elektrycznych przed zwarciami i przeciążeniami w instalacjach niskiego napięcia. Charakterystyka B sprawia, że jest idealnym rozwiązaniem do zabezpieczania:

• Linie zasilające budynków mieszkalnych i przemysłowych.
• Obwody odbiorników o charakterze rezystancyjnym i indukcyjnym niskim (np. oświetlenie, gniazda wtykowe).
• Szafy rozdzielcze i tablice elektryczne w budynkach użyteczności publicznej.
• Maszyny i urządzenia przemysłowe wymagające wysokiej odporności zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Wyłącznik montować na szynie TH35 (35mm) w rozdzielnicy, dbając o prawidłowe połączenie przewodów fazowych i neutralnych. Moment dokręcania zacisków powinien wynosić 2,5 Nm (zgodnie z normami producenta). Po montażu przeprowadzić test funkcjonalny – sprawdzić działanie wyłącznika poprzez symulację zwarcia lub przeciążenia. Regularne przeglądy stanu technicznego zalecane co 12 miesięcy.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się ten wyłącznik? Charakterystyka B jest optymalna dla zabezpieczenia obwodów z odbiornikami o niskiej indukcyjności, takich jak oświetlenie, gniazda wtykowe czy linie zasilające budynków. Dla obwodów o wysokiej indukcyjności (np. silniki) zaleca się charakterystykę C lub D.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik nadal działa? Zdolność zwarciowa wynosi 6kA – wyłącznik wyłączy obwód przy zwarciu o prądzie do 6000A, chroniąc instalację przed uszkodzeniem.
• Czy wyłącznik można stosować w obwodach DC? Wyłącznik S202-B80 przeznaczony jest wyłącznie do obwodów prądu przemiennego (AC). Do zabezpieczenia obwodów stałoprądowych (DC) należy stosować dedykowane wyłączniki DC.
