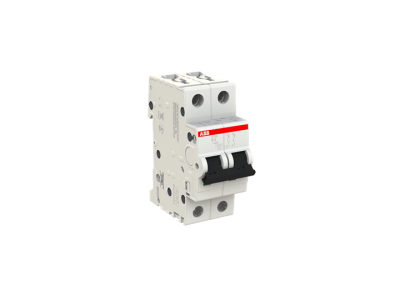

Wyłącznik nadprądowy 2P B 6A 6kA, S202-B6 | 2CDS252001R0065 ABB

Alternatywny kod produktu: 2CDS252001R0065

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB z serii S200, model S202-B6, to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie posiada dwa bieguny chronione (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zapewniając pełną izolację obwodu w przypadku wystąpienia awarii. Prąd znamionowy wynoszący 6A jest idealnie dopasowany do ochrony odbiorników o niskim poborze mocy oraz precyzyjnych obwodów sterowania.

• Charakterystyka wyzwalania B: Zapewnia szybką reakcję na przeciążenia i zwarcia, reagując przy prądzie o wartości od 3 do 5 razy większej od prądu znamionowego, co jest kluczowe w ochronie przewodów i urządzeń w instalacjach o niskich prądach rozruchowych.
• Zdolność zwarciowa 6kA: Znamionowa graniczna zdolność zwarciowa na poziomie 6000 A gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych awarii sieciowych, chroniąc infrastrukturę przed zniszczeniem.
• Technologia zacisków: Wyłącznik wyposażony jest w podwójne zaciski windowe, które umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach, co znacząco podnosi elastyczność montażu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik S202-B6 spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla aparatury do użytku domowego i podobnych instalacji, a także normy IEC/EN 60947-2, co pozwala na jego stosowanie w wymagających środowiskach przemysłowych. Posiada liczne certyfikaty jakościowe, które są gwarancją stabilnej pracy w szerokim zakresie temperatur otoczenia.

Zastosowanie

Dzięki swojej dwubiegunowej konstrukcji i charakterystyce B, wyłącznik ABB S202-B6 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest szczególnie rekomendowany do:

• Ochrony obwodów oświetleniowych i gniazd wtykowych w systemach automatyki budynkowej.
• Zabezpieczania czułych urządzeń elektronicznych i sterowników PLC, gdzie wymagana jest precyzyjna ochrona nadprądowa.
• Zastosowań w rozdzielnicach głównych i oddziałowych, gdzie konieczne jest jednoczesne odłączanie fazy i przewodu neutralnego lub dwóch faz.
• Instalacji zasilanych prądem przemiennym (AC), wymagających wysokiej trwałości mechanicznej i elektrycznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik S202-B6 jest przystosowany do szybkiego montażu na standardowej szynie DIN (35 mm) przy użyciu wytrzymałych zatrzasków. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Urządzenie umożliwia montaż w dowolnej pozycji, co ułatwia aranżację przestrzeni wewnątrz rozdzielnicy. Przezroczyste okienko na opis pozwala na czytelne oznaczenie chronionego obwodu.

FAQ

• Czy wyłącznik S202-B6 może pracować w instalacjach prądu stałego (DC)? Model ten jest optymalizowany pod kątem prądu przemiennego (AC). Do aplikacji DC zaleca się stosowanie dedykowanych wersji wyłączników ABB z serii S200M UC.
• Jaka jest trwałość mechaniczna tego modelu? Wyłączniki serii S200 charakteryzują się wysoką wytrzymałością, przewidzianą na tysiące cykli łączeniowych, co czyni je jednymi z najtrwalszych rozwiązań na rynku.
• Czy do zacisków można podłączyć przewody typu linka? Tak, zaciski są przystosowane do przewodów typu drut oraz linka, przy czym w przypadku linki zaleca się stosowanie odpowiednich tulejek zaciskowych dla zapewnienia najlepszego kontaktu.
