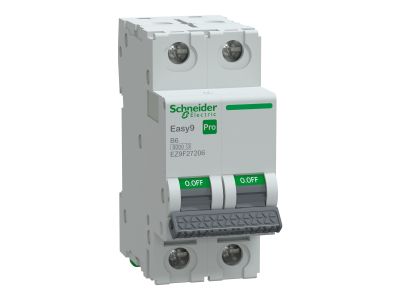

Wyłącznik nadprądowy 2P B 6A 6kA, Easy9 Pro EZ9F-B6-2 | EZ9F27206 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Easy9 Pro EZ9F-B6-2 to dwubiegunowy aparat modułowy o charakterystyce B, zaprojektowany do ochrony obwodów przed skutkami przeciążeń i zwarć. Znamionowy prąd ciągły 6A i zdolność zwarciowa 6kA zapewniają niezawodną ochronę instalacji elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych. Współpracuje z szyną DIN, co ułatwia montaż w rozdzielnicach.

• Charakterystyka B: Szybka reakcja na zwarcia i niewielkie przeciążenia – idealna do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych i małych odbiorników.
• 2P (dwubiegunowy): Odłącza zarówno fazę, jak i neutralny – zapewnia pełną ochronę w obwodach jednofazowych.
• Prąd znamionowy 6A: Optymalny dla zabezpieczenia obwodów o małym i średnim poborze mocy, np. oświetlenia LED, gniazd ogólnego przeznaczenia.
• Zdolność zwarciowa 6kA: Odporność na zwarcia o dużym prądzie – niezawodna ochrona instalacji.
• Szerokość 1 modułu: Kompaktowa konstrukcja ułatwiająca montaż w rozdzielnicy na szynie DIN.

Zgodność z Normami

Wyłącznik Easy9 Pro EZ9F-B6-2 spełnia wymagania norm europejskich, w tym PN-EN 60898-1 i PN-EN 60947-2. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa produktów elektrycznych.

Zastosowanie

Wyłącznik nadprądowy przeznaczony jest do ochrony jednofazowych obwodów elektrycznych przed przeciążeniami i zwarciami. Stosowany głównie w instalacjach domowych, biurowych i przemysłowych.

• Zabezpieczenie obwodów oświetleniowych – lamp, opraw LED, halogenów.
• Ochrona gniazd wtykowych – zasilanie urządzeń biurowych, AGD, narzędzi elektrycznych.
• Instalacje alarmowe i monitoringowe – zabezpieczenie obwodów niskonapięciowych.
• Małe obwody przemysłowe – zasilanie czujników, sterowników, układów automatyki.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik mocować na szynie DIN w rozdzielnicy, upewniając się, że styki są prawidłowo osadzone. Po montażu przeprowadzić test działania aparatu przez kilkukrotne załączenie i wyłączenie. Dobór parametrów wyłącznika (prąd znamionowy, charakterystyka) powinien być zgodny z projektem instalacji.

FAQ

• Czy wyłącznik może być stosowany w obwodach trójfazowych? Nie – jest przeznaczony wyłącznie do obwodów jednofazowych (2P – odłącza fazę i neutralny).
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B reaguje na zwarcia o prądzie 3-5 razy większym od znamionowego – przeznaczona do ochrony obwodów oświetleniowych i gniazd. Charakterystyka C i D są bardziej tolerancyjne na udary prądowe (odpowiednio 5-10 i 10-20 razy), stosowane w obwodach silnikowych.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak – wyposażony jest w wyzwalacz elektromagnetyczny reagujący na zwarcia oraz wyzwalacz termiczny reagujący na przeciążenia.
