Wyłącznik nadprądowy 2P B 6A 6kA AC, HN-B6/2 | 194858 Eaton

Opis i Kluczowe Cechy

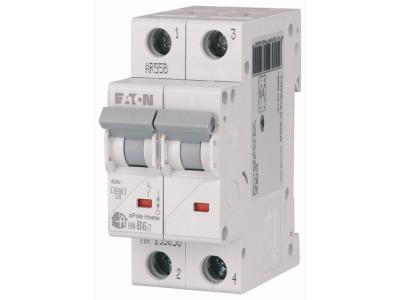

Wyłącznik nadprądowy Eaton HN-B6/2 z serii HN to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6A, co czyni je idealnym do zabezpieczania obwodów o mniejszym obciążeniu, takich jak nowoczesne systemy oświetleniowe LED czy precyzyjne układy sterowania. Dwubiegunowa konstrukcja (2P) umożliwia jednoczesne rozłączanie dwóch torów prądowych, co znacząco podnosi standard bezpieczeństwa podczas prac konserwacyjnych i w sytuacjach awaryjnych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje, że wyłącznik skutecznie przerwie przepływ prądu nawet w przypadku wystąpienia gwałtownego zwarcia, chroniąc przewody przed termicznym uszkodzeniem.

• Charakterystyka wyzwalania B: Zapewnia szybką reakcję na przeciążenia, dedykowana dla odbiorników o niskich prądach rozruchowych.
• Prąd znamionowy 6A: Precyzyjna ochrona dla czułych odbiorników energii i obwodów sterowniczych.
• Konstrukcja 2-biegunowa: Pełna izolacja dwóch przewodów roboczych w jednym module funkcjonalnym.
• Wysoka trwałość mechaniczna: Gwarantuje wieloletnią, bezawaryjną eksploatację w wymagających warunkach budownictwa i przemysłu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy przedmiotowej IEC/EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do użytku domowego i podobnych instalacji. Dzięki temu inżynierowie i instalatorzy mają pewność, że aparat został przetestowany pod kątem powtarzalności parametrów wyzwalania oraz wytrzymałości dielektrycznej. Posiadanie certyfikatów i oznaczenia CE potwierdza dopuszczenie do obrotu na rynku europejskim oraz pełną zgodność z aktualnymi dyrektywami bezpieczeństwa niskonapięciowego.

Zastosowanie

Wyłącznik Eaton HN-B6/2 znajduje szerokie zastosowanie w różnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów oświetleniowych oraz gniazd wtykowych o niskim poborze mocy, gdzie wymagana jest selektywność działania.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie niezawodność zasilania systemów IT i oświetlenia awaryjnego jest kluczowa.
• Przemysł: Wykorzystywany w szafach sterowniczych do ochrony obwodów pomocniczych, cewek styczników oraz zaawansowanych systemów automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej DIN TS35 (TH35). Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o różnych przekrojach, jednak zaleca się stosowanie odpowiedniego momentu dokręcania, aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub cyklicznych zmian temperatury. Możliwość oszynowania za pomocą szyn grzebieniowych ułatwia estetyczne i szybkie łączenie wielu aparatów w rozdzielnicy, co skraca czas prefabrykacji rozdzielnic.

FAQ

• Co oznacza charakterystyka B w tym modelu? Charakterystyka B oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 3 do 5-krotności prądu znamionowego. Jest to optymalny wybór dla obwodów rezystancyjnych i urządzeń bez dużych skoków prądu przy rozruchu.
• Czy wyłącznik 2P zajmuje dwa moduły w rozdzielnicy? Tak, standardowa szerokość tego aparatu to dwa moduły (36 mm), co należy uwzględnić przy projektowaniu układu aparatury w szafie.
• Czy urządzenie posiada wskaźnik położenia styków? Tak, seria HN od Eaton jest wyposażona w czytelny wskaźnik, który informuje o faktycznym stanie styków (załączony/wyłączony), co zwiększa bezpieczeństwo obsługi.
