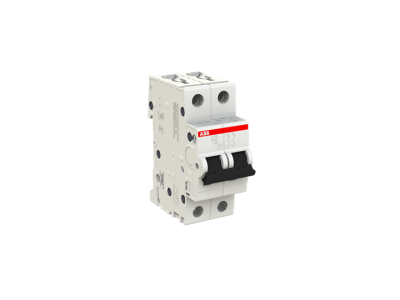

Wyłącznik nadprądowy 2P B 63A 6kA, S202-B63 | 2CDS252001R0635 ABB

Alternatywny kod produktu: 2CDS252001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-B63 (symbol 2CDS252001R0635) o charakterystyce B i prądzie znamionowym 63A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Wbudowany zacisk łączący z płytką naciskową gwarantuje szybki, pewny montaż i niezawodny kontakt elektryczny. Otwór przyłączowy umieszczony nad szyną fazową ułatwia okablowanie i poprawia czytelność schematów montażowych. Charakterystyka B zapewnia skuteczną ochronę obwodów zasilających odbiorniki rezystancyjne i indukcyjne o niewielkich prądach rozruchowych.

• Charakterystyka B 63A: Szybka reakcja na zwarcia i niewielkie przeciążenia, chroniąc przewody przed uszkodzeniem i pożarem.
• 2 bieguny (2P): Odłączanie zarówno fazy, jak i neutralnego w obwodzie, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• Prąd znamionowy 63A: Przeznaczony do zabezpieczania obwodów o prądzie ciągłym do 63A, np. w instalacjach przemysłowych, warsztatach lub budynkach użyteczności publicznej.
• Maksymalna zdolność zwarciowa 6 kA: Zapewnia skuteczną ochronę przed zwarciami o prądzie do 6000A, co minimalizuje ryzyko uszkodzenia instalacji.
• Zacisk przyłączeniowy dla przewodów do 35 mm²: Bezpośrednie podłączenie grubych przewodów bez konieczności stosowania dodatkowych złącz, ułatwiające montaż i poprawiające trwałość połączenia.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich i międzynarodowych, w tym EN 60898-1, EN 60947-2 oraz IEC 60898. Posiada deklarację zgodności CE i jest zatwierdzony do stosowania w instalacjach zgodnych z normami VDE, UL i CSA na całym świecie. Przechodzi rygorystyczne testy jakości i wydajności potrójnie (jakość, niezawodność, bezpieczeństwo) przed opuszczeniem fabryki.

Zastosowanie

Wyłącznik nadprądowy S202-B63 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Zabezpieczenie obwodów gniazd wtykowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Ochrona linii zasilających odbiorniki o prądzie znamionowym do 63A, np. klimatyzatory, piece elektryczne, maszyny przemysłowe.
• Instalacje przemysłowe – zabezpieczenie silników, pomp, sprężarek i innych urządzeń o charakterystyce B.
• Rozdzielnice budynków – jako element układu selektywnego zabezpieczeń przeciwzwarciowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Urządzenie mocować do szyny DIN o szerokości 35 mm. Podłączenie przewodów fazowych i neutralnego w odpowiednich zaciskach (oznaczonych symbolami L i N). Dokręcić zaciski z zalecanym momentem (zgodnie z dokumentacją techniczną). Upewnić się, że przewody nie wystają poza obudowę i nie stykają się z ruchomymi elementami. Po podłączeniu przeprowadzić próbę działania – kilkukrotne załączenie i wyłączenie w celu weryfikacji mechanizmu.

FAQ

• Jaka jest różnica między charakterystyką B a C w wyłącznikach nadprądowych? Charakterystyka B przeznaczona jest do zabezpieczania obwodów z odbiornikami o niewielkich prądach rozruchowych (np. gniazda, oświetlenie). Charakterystyka C stosowana jest tam, gdzie występują wyższe prądy rozruchowe (np. silniki, transformatory).
• Czy wyłącznik S202-B63 nadaje się do montażu w domowej rozdzielnicy? Tak, jest to standardowy wyłącznik o szerokości 1 modułu (18 mm), kompatybilny z większością domowych i przemysłowych rozdzielnic.
• Jaki jest zalecany moment dokręcania zacisków? Moment dokręcania nie został podany w danych produktu. Zaleca się stosowanie się do wartości podanych w dokumentacji technicznej producenta lub karty katalogowej urządzenia.
