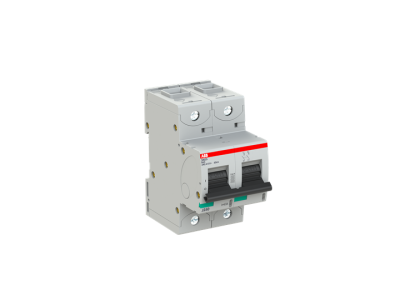

Wyłącznik nadprądowy 2P B 63A 50kA, S802S-B63 | 2CCS862001R0635 ABB

Alternatywny kod produktu: 2CCS862001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S802S-B63 (symbol 2CCS862001R0635) o charakterystyce B to kluczowy element instalacji elektrycznej zapewniający ochronę przed przeciążeniami i zwarciami. Prąd znamionowy 63A i maksymalna zdolność wyłączania 50kA przy napięciu 415V gwarantują skuteczną ochronę obwodów zarówno w instalacjach jednofazowych, jak i trójfazowych. Zaciski klatkowe umożliwiają pewny montaż przewodów o dużych przekrojach.

• Charakterystyka B: Szybka reakcja na zwarcia niskokrotnościowych (3-5-krotność prądu znamionowego) – idealne zabezpieczenie dla obwodów oświetleniowych i gniazd w instalacjach domowych.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia zapewnia niezawodną ochronę nawet w sieciach o dużym prądzie zwarciowym.
• 2 bieguny: Zapewnia rozłączanie zarówno fazy, jak i neutralnego – konieczne w obwodach jednofazowych dla pełnej izolacji instalacji.
• Zaciski klatkowe: Gwarantują pewne mocowanie przewodów miedzianych o dużych przekrojach, eliminując ryzyko poluzowania się połączenia.
• Szeroki zakres napięć (do 400/690V): Uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych, w tym w sieciach przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 i IEC/EN 60947-2, co zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i atesty umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S802S-B63 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, od domowych po przemysłowe.

• Zabezpieczenie obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych.
• Ochrona linii zasilających w instalacjach komercyjnych (biura, sklepy).
• Stosowanie w rozdzielnicach przemysłowych do ochrony linii zasilających maszyn i urządzeń.
• Aplikacje w instalacjach fotowoltaicznych (DC) wymagające zabezpieczenia przed zwarciami.
• Zabezpieczenie obwodów grzewczych i klimatyzacyjnych w systemach HVAC.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować w dedykowanej obudowie rozdzielnicy, zapewniając odpowiednią wentylację. Zaciski klatkowe wymagają użycia odpowiedniego narzędzia do dokręcenia z zalecanym momentem. Przed uruchomieniem sprawdzić prawidłowość podłączenia przewodów i pozycję dźwigni. Unikać zakrywania otworów wentylacyjnych – może to prowadzić do przegrzania.

FAQ

• Czy wyłącznik nadaje się do instalacji DC? Tak, wyłącznik S802S-B63 może być stosowany w instalacjach prądu stałego do napięć 690V (DC), co czyni go uniwersalnym rozwiązaniem dla różnych typów zasilania.
• Jaka jest maksymalna temperatura pracy? Parametr nie został podany w dostępnych danych. Zaleca się stosowanie w temperaturach zgodnych z normami IEC/EN 60898-1.
• Czy można stosować ten wyłącznik do ochrony silników? Charakterystyka B jest przeznaczona głównie do ochrony obwodów oświetleniowych i gniazd. Do zabezpieczenia silników zalecane są wyłączniki o charakterystyce D lub C.
