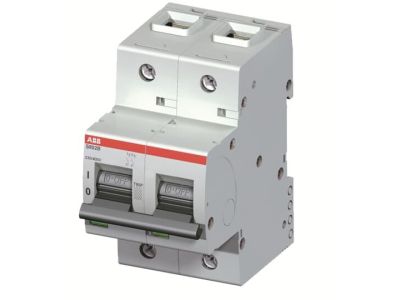

Wyłącznik nadprądowy 2P B 63A 16kA, S802B-B63 | 2CCS812001R0635 ABB

Alternatywny kod produktu: 2CCS812001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S802B-B63 (symbol 2CCS812001R0635) o charakterystyce B i prądzie znamionowym 63A to kluczowy element zabezpieczenia instalacji elektrycznej przed przeciążeniami i zwarciami. Zapewnia ochronę obwodów jednofazowych i trójfazowych przy napięciu do 230/400V, z maksymalną zdolnością wyłączania 16kA. Termiczny mechanizm wyzwalający reaguje na przeciążenia, natomiast elektromechaniczny chroni przed skutkami zwarć.

• Charakterystyka B: Szybka reakcja na zwarcia i przeciążenia – idealna do ochrony obwodów zasilających gniazda, oświetlenie i drobne odbiorniki w instalacjach mieszkaniowych i komercyjnych.
• Zdolność wyłączania 16kA: Gwarantuje pewne i bezpieczne odłączenie w przypadku zwarcia, minimalizując ryzyko uszkodzenia instalacji i zagrożenia pożarowego.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, redukując ryzyko poluzowania się styku i przegrzania.
• Zakres napięć 230/400V: Kompatybilny z typowymi instalacjami domowymi, biurowymi i przemysłowymi, zarówno jednofazowymi, jak i trójfazowymi.
• Zgodność z normami IEC/EN 60947-2 i EN 60898-1: Potwierdza wysoką jakość wykonania i bezpieczeństwo użytkowania w różnych warunkach eksploatacyjnych.

Zgodność z Normami

Wyłącznik S802B-B63 spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej i zabezpieczającej. Posiada stosowne certyfikaty i atesty, umożliwiające stosowanie go w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S802B-B63 znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Instalacje mieszkaniowe – zabezpieczenie obwodów gniazd wtykowych, oświetlenia i małych odbiorników.
• Obiekty komercyjne – ochrona linii zasilających biura, sklepy, hotele i inne obiekty użyteczności publicznej.
• Przemysł – zabezpieczenie maszyn, silników i innych urządzeń o średnim poborze mocy.
• Pomieszczenia techniczne – ochrona obwodów zasilających pompy, klimatyzację, wentylację i inne systemy techniczne.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, dbając o odpowiednie ułożenie przewodów i dokręcenie zacisków z wymaganym momentem (szczegółowe dane znajdują się w dokumentacji technicznej). Po montażu należy przeprowadzić testy funkcjonalne, sprawdzając poprawność działania mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B charakteryzuje się szybszą reakcją na zwarcia i przeciążenia, co czyni ją idealną do ochrony obwodów zasilających gniazda i oświetlenie. Charakterystyka C jest wolniejsza i stosowana głównie do zabezpieczania silników i innych odbiorników o wyższych prądach rozruchowych.
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak, wyłącznik S802B-B63 jest przystosowany do montażu na standardowej szynie DIN o szerokości 35 mm, co ułatwia integrację z typowymi rozdzielnicami.
• Jakie akcesoria są dostępne dla tego wyłącznika? Producent oferuje szeroką gamę akcesoriów, takich jak napędy zdalne, blokady, końcówki sygnalizacyjne i inne elementy ułatwiające integrację z systemami sterowania i monitoringu.
