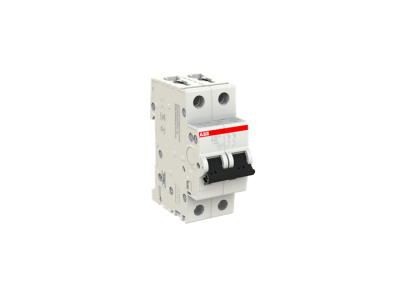

Wyłącznik nadprądowy 2P B 63A 10kA, S202M-B63 | 2CDS272001R0635 ABB

Alternatywny kod produktu: 2CDS272001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202M-B63 (symbol 2CDS272001R0635) o charakterystyce B i prądzie znamionowym 63A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Posiada mechanizm wyzwalania termicznego (ochrona przed przeciążeniem) oraz elektromechaniczny (ochrona przed zwarciem), zapewniając kompleksową ochronę obwodów jedno- i trójfazowych. Wysoka zdolność wyłączania 10 kA przy napięciu 230/400 V AC sprawia, że nadaje się do zastosowań w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka B: Szybkie wyzwalanie przy zwarciach 3–5-krotnego prądu znamionowego – idealne do ochrony obwodów oświetleniowych i gniazd wtykowych.
• Zdolność wyłączania 10 kA: Skuteczne przerywanie zwarć przy wysokich prądach zwarciowych, chroniąc instalację przed uszkodzeniami termicznymi i mechanicznymi.
• 2-biegunowa konstrukcja (2P): Odłącza oba bieguny obwodu, zapewniając pełną izolację w przypadku awarii – bezpieczne dla personelu i urządzeń.
• Montaż na szynie DIN: Kompaktowy design ułatwia instalację w rozdzielnicach, oszczędzając miejsce i upraszczając organizację obwodów.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia rygorystyczne wymogi bezpieczeństwa dla wyłączników nadprądowych stosowanych w instalacjach niskiego napięcia.

Zgodność z Normami

Wyłącznik S202M-B63 spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla instalacji przemysłowych). Produkt posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z przepisami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 2-biegunowy S202M-B63 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności i ochrony przed zwarciami oraz przeciążeniami. Charakterystyka B sprawia, że jest szczególnie polecany do obwodów o małej indukcyjności, takich jak oświetlenie, gniazda wtykowe i urządzenia o niskim prądzie rozruchu.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach komercyjnych i przemysłowych.
• Ochrona urządzeń o niskim prądzie rozruchu (np. komputery, elektronika użytkowa).
• Stosowanie w rozdzielnicach mieszkaniowych, przemysłowych i w szafach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem oznaczonym na obudowie. Przewody zasilające podłączyć do zacisków górnych (zasilanie), a odbiorcze do dolnych (odbiornik). Dokręcić połączenia momentem zalecanym przez producenta (szczegóły w dokumentacji technicznej). Po montażu sprawdzić poprawność działania poprzez zwarciowe testy funkcjonalne. Unikać przeciążania wyłącznika prądami powyżej 63A.

FAQ

• Czy wyłącznik S202M-B63 nadaje się do instalacji trójfazowych? Tak, dzięki 2-biegunowej konstrukcji może być stosowany w obwodach jedno- i trójfazowych, odłączając oba bieguny w przypadku awarii.
• Jaka jest różnica między charakterystykami B, C i D? Charakterystyka B jest przeznaczona do obwodów o małej indukcyjności (oświetlenie, gniazda), C do obwodów o średniej indukcyjności (silniki), a D do obwodów o wysokiej indukcyjności (transformatory). Charakterystyka B zapewnia szybsze wyzwalanie przy zwarciach.
• Czy można podłączyć styk pomocniczy do tego wyłącznika? Tak, model S202M-B63 jest przystosowany do montażu styku pomocniczego (akcesorium montowane od dołu), co pozwala na zdalne monitorowanie stanu wyłącznika i oszczędność miejsca w rozdzielnicy.
