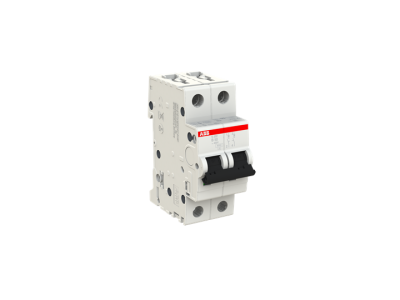

Wyłącznik nadprądowy 2P B 50A 6kA, S202-B50 | 2CDS252001R0505 ABB

Alternatywny kod produktu: 2CDS252001R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-B50 (symbol 2CDS252001R0505) o charakterystyce B i prądzie znamionowym 50A, charakteryzujący się zdolnością wyłączania zwarciowego 6kA. Zaprojektowany do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń, zapewnia bezpieczeństwo instalacji oraz trwałość podłączonych odbiorników. Posiada innowacyjny system zacisku łączącego z płytką naciskową, umożliwiający szybki i pewny montaż przewodów o przekroju do 35 mm².

• Charakterystyka B: Szybkie reagowanie na zwarcia i niewielkie przeciążenia, idealne do ochrony obwodów oświetleniowych, gniazd wtykowych i silników o małym prądzie rozruchowym.
• Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę instalacji nawet przy wysokich prądach zwarciowych.
• 2-biegunowa konstrukcja: Odłącza zarówno fazę, jak i neutralny przewód, eliminując ryzyko niepełnego wyłączenia obwodu.
• Zacisk z płytką naciskową: Umożliwia łatwy montaż i demontaż przewodów bez konieczności użycia dodatkowych narzędzi, co przyspiesza proces instalacyjny.
• Przekrój przewodów do 35 mm²: Obsługa grubych przewodów bez konieczności stosowania dodatkowych złącz lub koszulek, co upraszcza okablowanie.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm bezpieczeństwa, w tym IEC 60947-2 i EN 60898-1, co potwierdza jego wysoką jakość i niezawodność. Posiada certyfikaty CE oraz liczne zatwierdzenia międzynarodowe, gwarantujące możliwość stosowania w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S202-B50 przeznaczony jest do ochrony obwodów w instalacjach mieszkaniowych, komercyjnych i lekkich przemysłowych, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie gniazd wtykowych w pomieszczeniach użytkowych i technicznych.
• Ochrona obwodów zasilających drobne urządzenia przemysłowe o niewielkim prądzie rozruchowym.
• Stosowanie w tablicach rozdzielczych jako element układu selektywnego zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie należy montować na standardowej szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi wyłącznikami dla zapewnienia właściwej wentylacji. Przewody należy podłączać do zacisków zgodnie z oznaczeniem (L, N, 1, 2), stosując odpowiednie przekroje kabli. Po montażu należy przeprowadzić test działania wyłącznika, symulując zwarcie lub przeciążenie.

FAQ

• Jaka jest charakterystyka wyłącznika S202-B50? Charakterystyka B oznacza, że urządzenie reaguje na zwarcia o prądzie 3-5 razy większym od prądu znamionowego, co czyni je idealnym do ochrony obwodów oświetleniowych i gniazd wtykowych.
• Czy wyłącznik może być stosowany w obwodach trójfazowych? Wyłącznik S202-B50 jest urządzeniem 2-biegunowym i przeznaczony jest do ochrony obwodów jednofazowych. Do zabezpieczania obwodów trójfazowych należy stosować wyłączniki 3- lub 4-biegunowe.
• Jakie są zalecane przekroje przewodów do podłączenia? Wyłącznik obsługuje przewody o przekroju do 35 mm², co pozwala na stosowanie grubych żył bez dodatkowych złącz.
