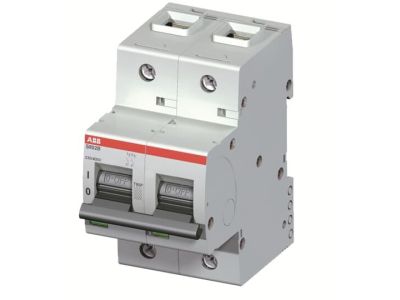

Wyłącznik nadprądowy 2P B 50A 16kA, S802B-B50 | 2CCS812001R0505 ABB

Alternatywny kod produktu: 2CCS812001R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S802B-B50 o charakterystyce B to zaawansowane zabezpieczenie instalacji elektrycznej przed skutkami przeciążeń i zwarć. Zaprojektowany do pracy w sieciach 230/400V, oferuje maksymalną zdolność wyłączania 16kA, co gwarantuje skuteczną ochronę nawet w wymagających warunkach przemysłowych. Dwa mechanizmy wyzwalające – termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) – zapewniają kompleksową ochronę obwodów.

• Charakterystyka B: Szybka reakcja na zwarcia o niewielkiej wielkości, idealna do zabezpieczenia obwodów oświetleniowych i gniazd wtykowych w instalacjach mieszkaniowych i komercyjnych.
• Zdolność wyłączania 16kA: Wysoka odporność na zwarcia gwarantuje pewne wyłączenie nawet w przypadku wystąpienia dużego prądu zwarciowego, chroniąc instalację przed uszkodzeniami.
• 2-biegunowa konstrukcja: Zapewnia skuteczne odłączanie zarówno fazy, jak i neutralnego, co jest wymagane w wielu aplikacjach przemysłowych i budowlanych.
• Zacisk klatkowy: Szybki i pewny montaż przewodów o różnych przekrojach, minimalizujący ryzyko poluzowania się połączenia.
• Zgodność z normami IEC/EN 60947-2 i EN 60898-1: Potwierdza spełnienie międzynarodowych standardów bezpieczeństwa i niezawodności, umożliwiają stosowanie w instalacjach na całym świecie.

Zgodność z Normami

Wyłącznik S802B-B50 spełnia wymagania norm IEC/EN 60947-2 (wyłączniki przemysłowe) oraz EN 60898-1 (wyłączniki do instalacji domowych i podobnych). Oznacza to zgodność z międzynarodowymi standardami dotyczącymi bezpieczeństwa, niezawodności i zdolności wyłączania zwarć. Produkt posiada odpowiednie certyfikaty, co potwierdza jego gotowość do stosowania w różnych zastosowaniach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S802B-B50 przeznaczony jest do zabezpieczania obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Charakterystyka B sprawia, że jest szczególnie polecany do ochrony obwodów oświetleniowych, gniazd wtykowych oraz mniejszych odbiorników, gdzie występują mniejsze prądy zwarciowe.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona gniazd wtykowych w instalacjach komercyjnych i mieszkaniowych przed przeciążeniami i zwarciami.
• Stosowanie w tablicach rozdzielczych budynków użyteczności publicznej i obiektów przemysłowych.
• Zabezpieczenie linii zasilających mniejsze odbiorniki, takie jak klimatyzatory, pompy ciepła czy układy sterowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN, upewniając się, że zaciski są odpowiednio dokręcone (zgodnie z wymaganym momentem obrotowym). Przewody należy podłączać do zacisków klatkowych, dbając o prawidłowy dobór przekroju. Po montażu zaleca się przeprowadzenie testu działania, aby potwierdzić prawidłowe funkcjonowanie mechanizmów wyzwalających.

FAQ

• Jaką rolę pełni charakterystyka B w wyłączniku? Charakterystyka B oznacza, że wyłącznik reaguje na zwarcia o małej wielkości (3-5 razy większe od prądu znamionowego), co czyni go idealnym do zabezpieczania obwodów oświetleniowych i gniazd wtykowych.
• Czy wyłącznik nadaje się do instalacji przemysłowych? Tak, dzięki zdolności wyłączania 16kA i zgodności z normą IEC/EN 60947-2, wyłącznik ten sprawdza się w wymagających warunkach przemysłowych.
• Jakie są główne zalety zacisku klatkowego? Zacisk klatkowy zapewnia pewne i szybkie połączenie przewodów, minimalizując ryzyko poluzowania się połączenia nawet pod wpływem drgań lub zmian temperatury.
