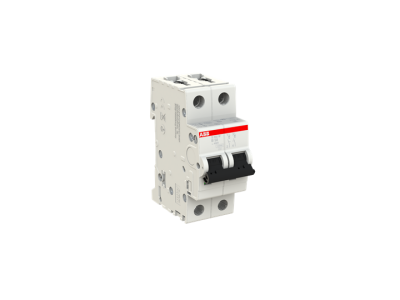

Wyłącznik nadprądowy 2P B 50A 10kA, S202M-B50 | 2CDS272001R0505 ABB

Alternatywny kod produktu: 2CDS272001R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy o prądzie znamionowym 50A (symbol 2CDS272001R0505) charakterystyce B i zdolności wyłączania 10kA jest kluczowym elementem zabezpieczenia instalacji elektrycznych przed przeciążeniami i zwarciami. Zaprojektowany dla systemu modułowego, doskonale współpracuje z osprzętem instalacyjnym. Charakterystyka B zapewnia szybką reakcję na zwarcia o niewielkiej nadmiernej wielkości prądu, co chroni chronione obwody.

• 2-biegunowa konstrukcja: Zapewnia odłączenie zarówno fazy L1, jak i neutralnego N, co zwiększa bezpieczeństwo podczas prac konserwacyjnych i awaryjnych.
• Charakterystyka B: Szybkie wyzwalanie termiczne i elektromechaniczne w przypadku zwarć i przeciążeń – ochrona wrażliwych urządzeń i instalacji.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia, gwarantująca skuteczne wyłączenie nawet przy dużych prądach zakłóceniowych.
• System modułowy S202M: Kompatybilny z osprzętem instalacyjnym – łatwy montaż na szynie DIN 35mm bez dodatkowych adapterów.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia rygorystyczne wymagania dla zastosowań mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik nadprądowy S202M-B50 spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów odbiorczych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada deklarację zgodności CE, co potwierdza bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy 2P B 50A znajduje zastosowanie w zabezpieczaniu obwodów elektrycznych wymagających ochrony przed przeciążeniami i zwarciami. Charakterystyka B sprawdza się szczególnie w instalacjach, gdzie występują niewielkie prądy zakłóceniowe.

• Zabezpieczenie obwodów gniazd wtykowych w instalacjach mieszkaniowych i biurowych.
• Ochrona linii zasilających urządzenia o umiarkowanym poborze mocy (np. oświetlenie, małe urządzenia AGD).
• Bezpieczeństwo obwodów silników i urządzeń o charakterystyce pracy z okresowymi przeciążeniami.
• Stosowanie w rozdzielnicach przemysłowych i instalacjach komercyjnych wymagających wysokiej niezawodności.
• Możliwość współpracy z osprzętem modułowym systemu S200M, w tym z dodatkowym stykiem pomocniczym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP wyłącznie po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik montować na szynie DIN 35mm, zaczepiając go od góry i dociskając do szyny do zatrzaśnięcia. Przewody doprowadzające podłączyć do odpowiednich zacisków (L1 i N) zgodnie z oznaczeniami na obudowie. Dokręcić momentem podanym w dokumentacji producenta (zazwyczaj 2Nm). Po montażu przeprowadzić test działania poprzez ręczne wyłączenie i załączenie. Nigdy nie stosować w obwodach z prądami wyższymi niż znamionowy 50A. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje szybciej na niewielkie prądy zakłóceniowe (3-5-krotność prądu znamionowego), co chroni wrażliwe obwody. Charakterystyka C przeznaczona jest do obwodów z większymi prądami rozruchowymi (5-10-krotność), np. silniki.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, ale w wersji 2-biegunowej chroni jedynie obwód jednofazowy. Do ochrony obwodów trójfazowych należy zastosować wyłącznik 3-biegunowy lub 4-biegunowy.
• Jakie są zalety systemu modułowego S200M? System modułowy umożliwia szybki montaż i wymianę wyłączników na szynie DIN, a także kompatybilność z osprzętem dodatkowym (np. stykiem pomocniczym, blokadą). Zmniejsza to koszty instalacji i ułatwia prace konserwacyjne.
