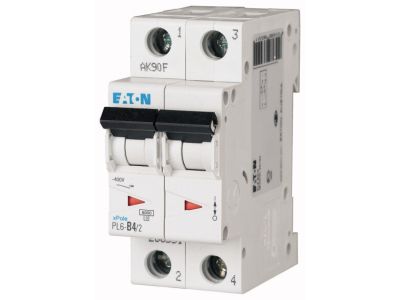

Wyłącznik nadprądowy 2P B 4A 6kA AC, PL6-B4/2 | 286551 Eaton

Alternatywny kod produktu: PL6-B4/2

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii PL6 o numerze katalogowym 286551 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Model PL6-B4/2 charakteryzuje się prądem znamionowym wynoszącym 4A, co czyni go idealnym rozwiązaniem do ochrony obwodów o niskim poborze mocy, gdzie wymagana jest precyzyjna reakcja na przeciążenia. Urządzenie posiada dwa bieguny (2P), co pozwala na jednoczesne rozłączanie dwóch przewodów roboczych, zwiększając tym samym poziom bezpieczeństwa podczas prac serwisowych i awarii.

• Znamionowa zdolność łączeniowa: Wyłącznik posiada zdolność zwarciową na poziomie 6 kA, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych typowych dla budownictwa mieszkaniowego i komercyjnego.
• Charakterystyka wyzwalania B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, zapewniając szybką reakcję wyzwalacza magnetycznego w zakresie 3-5 krotności prądu znamionowego.
• Trwałość i niezawodność: Produkty serii PL6 marki EATON są cenione przez elektroinstalatorów za wysoką jakość wykonania oraz stabilność parametrów pracy w długim okresie eksploatacji.

Zgodność z Normami

Wyłącznik nadprądowy PL6-B4/2 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektrotechnicznych. Urządzenie spełnia wymagania normy IEC/EN 60898-1, która określa parametry dla wyłączników instalacyjnych do użytku domowego i podobnego. Dzięki temu projektanci i wykonawcy mają pewność, że zastosowane zabezpieczenie jest w pełni kompatybilne z nowoczesnymi systemami rozdziału energii i zapewnia wymagany poziom ochrony przeciwporażeniowej oraz przeciwpożarowej.

Zastosowanie

Dzięki swojej specyfikacji, wyłącznik EATON 4A o charakterystyce B znajduje szerokie spektrum zastosowań w różnych sektorach:

• Budownictwo mieszkaniowe: Ochrona obwodów oświetleniowych, sterowania inteligentnym domem oraz urządzeń elektronicznych o małej mocy.
• Obiekty użyteczności publicznej: Zabezpieczanie systemów sygnalizacji, obwodów pomocniczych w rozdzielnicach oraz systemów automatyki budynkowej.
• Przemysł: Ochrona obwodów sterowniczych, cewek styczników oraz zasilaczy buforowych, gdzie prądy rozruchowe są minimalne, a wymagana jest wysoka selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika PL6-B4/2 powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TS35 mm), co zapewnia szybką i stabilną instalację w rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaciski windowe pozwalają na bezpieczne wprowadzenie przewodów o różnych przekrojach, zapewniając ich pewne trzymanie.

FAQ

• Czy wyłącznik 4A o charakterystyce B nadaje się do silników? Charakterystyka B jest przeznaczona dla odbiorników o małych prądach rozruchowych. W przypadku silników o dużym prądzie startowym zaleca się stosowanie charakterystyki C lub D, jednak dla bardzo małych silników lub wentylatorów o łagodnym rozruchu, 4A może być wystarczające po analizie technicznej.
• Jaka jest różnica między 1P a 2P w tym modelu? Model 2P (dwubiegunowy) rozłącza dwa tory prądowe jednocześnie, co jest wymagane w specyficznych układach sieciowych lub dla zapewnienia pełnej izolacji odbiornika od zasilania.
• Czy produkt posiada wskaźnik położenia styków? Tak, seria PL6 od EATON standardowo wyposażona jest w czytelną sygnalizację stanu pracy, co ułatwia diagnostykę i podnosi bezpieczeństwo obsługi.
