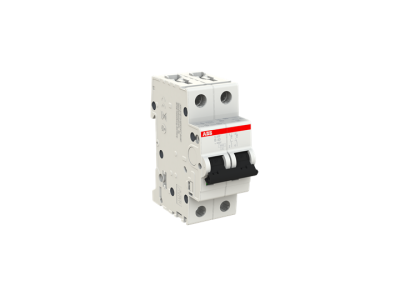

Wyłącznik nadprądowy 2P B 40A 6kA, S202-B40 | 2CDS252001R0405 ABB

Alternatywny kod produktu: 2CDS252001R0405

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-B40 (symbol 2CDS252001R0405) o charakterystyce B i prądzie znamionowym 40A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Wbudowany zacisk łączący z płytką naciskową gwarantuje pewny kontakt i ułatwia montaż. Przeznaczony do współpracy z przewodami o przekroju do 35 mm², zapewnia bezpieczeństwo zarówno w instalacjach domowych, jak i przemysłowych.

• Charakterystyka B 40A: Szybkie wyłączanie (3-5-krotność prądu znamionowego) chroni przed zwarciami i zwarciami łukowymi – idealny do zabezpieczania linii oświetleniowych i gniazd wtykowych.
• 2 bieguny (2P): Odłączanie zarówno fazy, jak i neutralnego – wymagane w instalacjach dwuprzewodowych i zasilanych z sieci TN-S.
• Prąd znamionowy wyłączania 6kA: Wysoka zdolność łączeniowa – zabezpiecza instalację nawet przy znacznych prądach zwarciowych.
• Zacisk łączący z płytką naciskową: Umożliwia szybki i pewny montaż przewodu o przekroju do 35 mm² bez konieczności stosowania dodatkowych narzędzi do formowania oczka.
• Przekrój przewodu do 35 mm²: Elastyczność instalacyjna – kompatybilny z szerokim zakresem kabli stosowanych w różnych typach obwodów.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada oznaczenie CE. Przeszedł rygorystyczne testy jakościowe, potrójną kontrolę wydajności przed dostawą i jest zatwierdzony do stosowania w instalacjach elektrycznych zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S202-B40 znajduje zastosowanie w instalacjach elektrycznych wymagających szybkiej i skutecznej ochrony przed przeciążeniami oraz zwarciami.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w instalacjach domowych i przemysłowych.
• Stosowanie w rozdzielnicach budynkowych jako element zabezpieczający przed zwarciami w obwodach 2-biegunowych.
• Wyposażenie maszyn i urządzeń przemysłowych wymagających niezawodnej ochrony przeciwzwarciowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN 35 mm, uprzednio odłączając napięcie w obwodzie. Przewody należy podłączyć do zacisków zgodnie z oznaczeniem: L1/L2 (fazy) oraz N (neutralny). Płytka naciskowa powinna być dokręcona z zalecanym momentem siły (szczegółowe dane znajdują się w dokumentacji technicznej). Po zamontowaniu należy przeprowadzić test funkcjonalny – włączyć i wyłączyć wyłącznik kilkukrotnie, aby potwierdzić jego sprawność.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S202-B40? Charakterystyka B oznacza, że wyłącznik reaguje na prądy zwarciowe 3-5 razy większe od prądu znamionowego (40A), co zapewnia szybkie odłączenie w przypadku zwarcia.
• Czy wyłącznik można stosować w obwodach trójfazowych? Nie – jest to wyłącznik 2-biegunowy, przeznaczony wyłącznie do zabezpieczania obwodów jednofazowych z odłączaniem fazy i neutralnego.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Wyłącznik obsługuje przewody o przekroju do 35 mm² – wystarczający dla większości instalacji domowych i przemysłowych.
