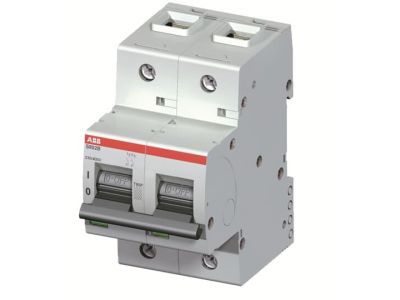

Wyłącznik nadprądowy 2P B 40A 16kA, S802B-B40 | 2CCS812001R0405 ABB

Alternatywny kod produktu: 2CCS812001R0405

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S802B-B40 (symbol 2CCS812001R0405) o charakterystyce B i prądzie znamionowym 40A stanowi kluczowy element zabezpieczenia instalacji elektrycznych przed skutkami zwarć i przeciążeń. Posiada zacisk klatkowy ułatwiający szybki i pewny montaż w rozdzielnicach. Wysoka zdolność wyłączania 16kA przy napięciu 230/400V gwarantuje skuteczną ochronę obwodów o dużych prądach zwarciowych.

• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia – idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz linii zasilających odbiorniki rezystancyjne.
• Zdolność wyłączania 16kA: Skuteczna ochrona przed zwarciami o dużym prądzie, minimalizująca ryzyko uszkodzeń instalacji i urządzeń.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o przekroju do 25 mm² – redukuje czas instalacji i eliminuje ryzyko poluzowania się połączenia.
• 2-biegunowa konstrukcja: Zapewnia pełną izolację i ochronę obu przewodów fazowych w układach jednofazowych i trójfazowych.
• Uniwersalne napięcie 230/400V: Możliwość zastosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-2, EN 60898-1 oraz EN 60898-1, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE oraz odpowiednie certyfikaty dopuszczające do stosowania w instalacjach na całym świecie.

Zastosowanie

Wyłącznik S802B-B40 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń w różnych typach obiektów.

• Instalacje mieszkaniowe – zabezpieczenie obwodów gniazd wtykowych, oświetlenia i urządzeń AGD.
• Obiekty komercyjne – zasilanie systemów oświetleniowych, klimatyzacji i urządzeń biurowych.
• Przemysłowe instalacje maszyn i linii produkcyjnych – ochrona obwodów zasilających silniki i urządzenia o dużym poborze mocy.
• Systemy zasilania awaryjnego i UPS – zabezpieczenie wrażliwych obwodów elektronicznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionej instalacji. Przed montażem należy upewnić się, że prąd znamionowy wyłącznika odpowiada obciążeniu chronionego obwodu. Zaciski klatkowe należy dokręcić z odpowiednim momentem (zgodnie z dokumentacją techniczną), aby zapewnić pewne połączenie. Po montażu konieczne jest przeprowadzenie testów działania wyłącznika – wyzwalanie ręczne i automatyczne powinno być płynne, bez zacięć.

FAQ

• Czy wyłącznik S802B-B40 nadaje się do zabezpieczania obwodów oświetleniowych? Tak – charakterystyka B zapewnia szybkie reagowanie na zwarcia i przeciążenia typowe dla obwodów oświetleniowych, co minimalizuje ryzyko uszkodzenia instalacji.
• Jaka jest maksymalna zdolność wyłączania tego modelu? Wyłącznik posiada zdolność wyłączania 16kA przy napięciu 230/400V, co czyni go skutecznym zabezpieczeniem w instalacjach o dużym prądzie zwarciowym.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak – konstrukcja 2-biegunowa umożliwia zabezpieczenie dwóch przewodów fazowych, co jest wystarczające dla większości układów trójfazowych zasilających odbiorniki jednofazowe.
