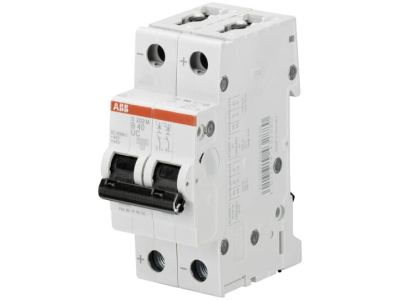

Wyłącznik nadprądowy 2P B 40A 10kA, S202M-B40UC | 2CDS272061R0405 ABB

Alternatywny kod produktu: 2CDS272061R0405

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy B 40A (symbol 2CDS272061R0405) to kompaktowe urządzenie z serii S 200 M UC, zaprojektowane do ochrony obwodów przed przeciążeniami i zwarciami zarówno w układach prądu przemiennego (AC), jak i stałego (DC). Charakteryzuje się wysoką zdolnością zwarciową 10kA oraz elastycznym montażem, co czyni go uniwersalnym rozwiązaniem w instalacjach elektrycznych.

• Zdolność zwarciowa 10kA: Zapewnia skuteczną ochronę instalacji przed zwarciami, minimalizując ryzyko uszkodzeń sprzętu i zagrożenie pożarowe.
• Elastyczność zastosowań AC/DC: Możliwość stosowania zarówno w instalacjach jednofazowych, jak i trójfazowych, a także w układach prądu stałego – idealne dla zasilaczy, falowników i systemów fotowoltaicznych.
• 2-biegunowa konstrukcja (2P): Odpowiedni do ochrony dwóch niezależnych obwodów lub jednej linii zasilającej z podziałem na fazę i neutralny.
• Kompaktowe wymiary serii S 200 M UC: Umożliwiają montaż w standardowych rozdzielnicach modułowych 18mm szerokości na szynie DIN 35mm.
• Pełna kompatybilność z akcesoriami System pro M: Możliwość łatwego rozbudowania funkcjonalności poprzez dodanie dodatkowych styków pomocniczych, wyzwalaczy lub napędów silnikowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, EN 60898-1 oraz UL 489, co potwierdza jego zgodność z dyrektywami unijnymi i międzynarodowymi standardami bezpieczeństwa. Posiada oznakowanie CE.

Zastosowanie

Wyłącznik nadprądowy S202M-B40UC jest przeznaczony do ochrony obwodów w instalacjach elektrycznych, przemysłowych i budynkowych, gdzie wymagana jest wysoka niezawodność i uniwersalność zastosowań.

• Ochrona obwodów odbiorczych w instalacjach domowych i mieszkaniowych (np. gniazda wtykowe, oświetlenie).
• Zabezpieczenie linii zasilających w budynkach użyteczności publicznej i obiektach komercyjnych.
• Ochrona obwodów DC w systemach fotowoltaicznych, zasilaczach UPS i instalacjach przemysłowych prądu stałego.
• Stosowanie w rozdzielnicach modułowych jako część głównego zabezpieczenia lub jako wyłącznik odcinający dla konkretnych obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami o instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik mocować na szynie DIN 35mm w pozycji pionowej, z zachowaniem odpowiednich odstępów między sąsiednimi modułami (min. 5mm). Połączenia elektryczne wykonać przy użyciu przewodów o odpowiednim przekroju, z zachowaniem momentu dokręcania podanego w dokumentacji technicznej. Po montażu przeprowadzić testy działania (załączanie/wyłączanie, sprawdzanie wyzwalania przy przeciążeniu i zwarciu).

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika B 40A? Charakterystyka B oznacza, że wyłącznik wyzwala się przy prądzie od 3 do 5 razy większym od prądu znamionowego (40A), co zapewnia skuteczną ochronę przed zwarciami o niewielkim prądzie.
• Czy wyłącznik może być stosowany w instalacjach trójfazowych? Tak – 2-biegunowa konstrukcja umożliwia ochronę dwóch faz lub jednej fazy z neutralnym w instalacjach jednofazowych. Dla pełnej ochrony trójfazowej należy stosować wyłączniki 3- lub 4-biegunowe.
• Jakie jest napięcie znamionowe pracy wyłącznika? Napięcie znamionowe wyłącznika nie zostało podane w danych produktu. Sprawdź etykietę na urządzeniu lub kartę katalogową, aby uzyskać dokładną specyfikację.
