Wyłącznik nadprądowy 2P B 3A 15kA AC iC60L-B3-2 | A9F93203 Schneider Electric

Opis i Kluczowe Cechy

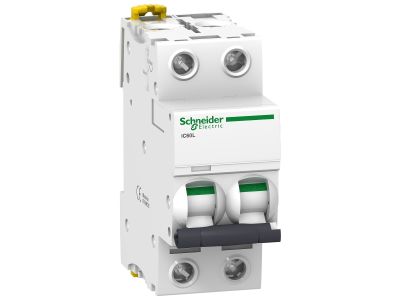

Wyłącznik nadprądowy iC60L-B3-2 (symbol A9F93203) z gamy Acti 9 to dwubiegunowy wyłącznik o charakterystyce wyzwalania B i prądzie znamionowym 3 A, zaprojektowany do ochrony obwodów prądu przemiennego (AC) i stałego (DC). Dzięki zdolności wyłączania 15 kA (Icn) zgodnie z EN 60898‑1 oraz 100 kA (Icu) wg EN 60947‑2 dla napięcia 220‑240 V AC zapewnia skuteczną ochronę nawet przy bardzo wysokich prądach zwarciowych. Wyposażony w wyzwalacz termomagnetyczny i funkcję izolacyjną potwierdzoną normami IEC/EN.

• Prąd znamionowy 3 A: odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, takich jak linie oświetleniowe czy gniazda wtykowe, z precyzyjnym działaniem wyzwalacza termicznego.
• Charakterystyka wyzwalania B: wyzwala przy 3‑5 krotności prądu znamionowego – idealna do obwodów bez dużych prądów rozruchowych (odbiorniki rezystancyjne, małe silniki).
• Wysoka zdolność wyłączania: 15 kA (Icn) wg EN 60898‑1 oraz 100 kA (Icu) przy 220‑240 V AC i 20 kA (Icu) przy 400 V AC wg EN 60947‑2 – gwarantuje bezpieczne przerwanie prądów zwarciowych w różnorodnych instalacjach.
• Funkcja izolacyjna zgodna z normami: potwierdzona według EN 60898‑1, EN 60947‑2, IEC 60898‑1 i IEC 60947‑2 – umożliwia bezpieczne odłączenie i odizolowanie obwodu podczas prac serwisowych.
• Praca w obwodach AC i DC: dopuszczony do napięcia stałego 125 V DC, co rozszerza zastosowanie w instalacjach fotowoltaicznych czy zasilaczach DC.

Zgodność z Normami

Wyłącznik spełnia wymagania norm EN 60898‑1 i IEC 60898‑1 (aparatura do zabezpieczania instalacji domowych i podobnych), a także EN 60947‑2 oraz IEC 60947‑2 (aparatura łączeniowa niskonapięciowa – wyłączniki przemysłowe). Posiada funkcję izolacyjną potwierdzoną w tych normach oraz certyfikat CE.

Zastosowanie

Wyłącznik iC60L-B3-2 dedykowany jest do ochrony obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz lekkiego przemysłu.

• Ochrona obwodów oświetlenia i gniazd wtykowych o małym obciążeniu (np. w pomieszczeniach biurowych, hotelach).
• Zabezpieczenie linii zasilających urządzenia elektroniczne, czujniki, siłowniki (charakterystyka B zapobiega zbędnym zadziałaniom).
• Stosowanie w instalacjach wymagających izolacyjnego odłączenia obwodu podczas konserwacji (funkcja izolacyjna).
• Ochrona obwodów stałoprądowych o napięciu do 125 V DC, np. w systemach zasilania awaryjnego lub fotowoltaicznych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 3 A. Moment dokręcania zacisków – według dokumentacji producenta. Przed pierwszym załączeniem należy sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Co oznacza charakterystyka B w tym wyłączniku? Charakterystyka B oznacza, że wyłączenie zwarciowe następuje przy prądzie 3‑5 razy większym od prądu znamionowego (9‑15 A). Jest zalecana do obwodów bez dużych prądów rozruchowych, np. oświetlenia, gniazd wtykowych, elektroniki.
• Jaka jest zdolność wyłączania w obwodzie AC 230 V? Dla napięcia 220‑240 V AC wyłącznik posiada zdolność wyłączania zwarciowego Icn = 15 kA (wg EN 60898‑1) oraz Icu = 100 kA (wg EN 60947‑2). Przy 400 V AC Icu wynosi 20 kA.
• Czy wyłącznik można stosować w obwodach prądu stałego? Tak, jest dopuszczony do pracy przy napięciu stałym do 125 V DC. Należy pamiętać, że zdolność wyłączania dla DC nie jest podana w danych – w razie wątpliwości skonsultuj się z dokumentacją techniczną.
