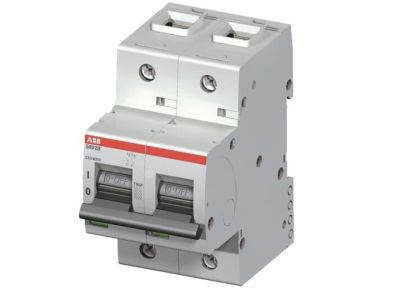

Wyłącznik nadprądowy 2P B 32A 16kA, S802B-B32 | 2CCS812001R0325 ABB

Alternatywny kod produktu: 2CCS812001R0325

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy B 32A (symbol 2CCS812001R0325) to wysokiej jakości aparat zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka B zapewnia szybką reakcję na zwarcia, chroniąc obwody jedno- i trójfazowe o napięciu do 230/400V. Wyposażony w zaciski klatkowe gwarantuje pewny i stabilny kontakt, minimalizując ryzyko rozluźnienia połączenia podczas eksploatacji.

• Charakterystyka B 32A: Szybkie odłączanie przy zwarciach (3-5-krotność prądu znamionowego) – idealny do zabezpieczenia obwodów gniazdowych, oświetlenia i małych odbiorników.
• Zdolność wyłączania 16kA: Ochrona przed zwarciami o maksymalnym prądzie wyłączalnym 16 000 A – odpowiedni do instalacji zasilających urządzenia o średnim poborze mocy.
• 2 bieguny: Zwiększa bezpieczeństwo instalacji przez jednoczesne odłączanie fazy i neutralnego w obwodach 230V lub dwóch faz w obwodach 400V.
• Zaciski klatkowe: Zapewniają pewny kontakt i kompensację drobnych nierówności przewodów, redukując ryzyko przegrzania styków.
• Spektrum zastosowań: Przeznaczony do instalacji mieszkaniowych, komercyjnych i przemysłowych o napięciu znamionowym 230/400V.

Zgodność z Normami

Wyłącznik spełnia wymagania norm EN 60947-2 (dla aparatury łączeniowej) oraz EN 60898-1 (dla zabezpieczeń instalacji niskiego napięcia). Zapewnia zgodność z przepisami europejskimi, co potwierdza deklaracja zgodności CE. Certyfikacja obejmuje również wymagania dotyczące odporności na zwarcia i trwałości mechanicznej.

Zastosowanie

Wyłącznik nadprądowy 2P B 32A znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami w obwodach o napięciu 230/400V.

• Zabezpieczenie obwodów gniazdowych w budynkach mieszkalnych i biurowych.
• Ochrona obwodów oświetleniowych i małych odbiorników w instalacjach komercyjnych.
• Stosowanie w rozdzielnicach przemysłowych do zabezpieczenia maszyn i urządzeń o średnim poborze mocy.
• Montaż w szafach sterowniczych i tablicach rozdzielczych jako element układu zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Zamontować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi aparatami. Przewody doprowadzić do zacisków klatkowych, dokręcając je momentem zgodnym z dokumentacją techniczną. Po montażu przeprowadzić test działania mechanizmu wyzwalającego. Regularnie sprawdzać stan styków i nieprzekraczanie maksymalnego obciążenia.

FAQ

• Czym różni się charakterystyka B od C lub D? Charakterystyka B reaguje szybciej na zwarcia (3-5-krotność prądu znamionowego), co czyni ją idealną do zabezpieczenia obwodów z odbiornikami o niskim prądzie rozruchowym (np. gniazda, oświetlenie). Charakterystyki C/D stosowane są przy odbiornikach o większym prądzie rozruchowym (silniki, transformatory).
• Jaki jest zakres napięć roboczych wyłącznika? Wyłącznik przeznaczony jest do pracy w obwodach o napięciu znamionowym 230V (1-fazowe) i 400V (3-fazowe).
• Czy wyłącznik posiada zabezpieczenie termiczne? Tak – wyposażony jest w termiczny mechanizm wyzwalający do ochrony przed przeciążeniami oraz elektromechaniczny do ochrony przed zwarciami.
