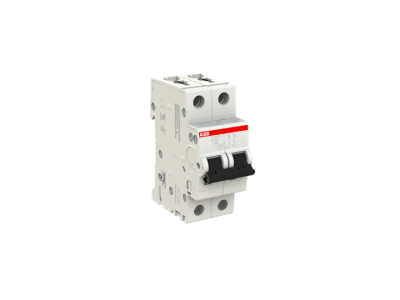

Wyłącznik nadprądowy 2P B 32A 10kA, S202M-B32 | 2CDS272001R0325 ABB

Alternatywny kod produktu: 2CDS272001R0325

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy (2P) o prądzie znamionowym 32A i charakterystyce B (symbol 2CDS272001R0325) to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Posiada dwa mechanizmy wyzwalania: termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy), zapewniając kompleksową ochronę obwodów 230/400V AC. Montowany w rozdzielnicach na szynie DIN, zajmuje 2 standardowe moduły (35mm).

• Charakterystyka B: Szybkie wyzwalanie przy zwarciu 3-5-krotnym prądu znamionowego – idealny do zabezpieczenia obwodów odbiorników o niskim prądzie rozruchu (oświetlenie, gniazda wtykowe).
• Moc wyłączania 10kA: Zapewnia skuteczne odłączenie zwarcia o maksymalnej energii 10 000A – odpowiedni do instalacji o średnim obciążeniu.
• 2-biegunowa konstrukcja: Jednoczesne odłączanie fazy i neutralnego (N) w obwodzie 230V, zwiększając bezpieczeństwo podczas prac serwisowych.
• Montaż na szynie DIN 35mm: Standardowe rozwiązanie w nowoczesnych rozdzielnicach, ułatwiające organizację i modernizację układu zabezpieczeń.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Możliwość stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych o niskim i średnim obciążeniu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia instalacji niskonapięciowych) oraz IEC/EN 60947-2 (łączniki i zabezpieczenia przemysłowe). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy 2P B 32A znajduje zastosowanie w obwodach zasilających, gdzie wymagana jest skuteczna ochrona przed zwarciami i przeciążeniami.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w instalacjach domowych i biurowych przed przeciążeniem podczas podłączania kilku odbiorników.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej (szkoły, szpitale, centra handlowe) o niskim i średnim obciążeniu.
• Zabezpieczenie obwodów napędów i silników o niskim prądzie rozruchu w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Wyłącznik montować na szynie DIN 35mm w rozdzielnicy, zwracając uwagę na odpowiednią kolejność faz i neutralnego. Przewody należy podłączać zgodnie z oznaczeniami L1, L2 (fazy) oraz N (neutralny), dokręcając zaciski momentem siłowym zalecanym przez producenta (sprawdź w dokumentacji). Po montażu przeprowadzić próbę działania mechanizmu wyzwalającego i sprawdzić poprawność połączeń.

FAQ

• Czy wyłącznik nadaje się do ochrony silników elektrycznych? Charakterystyka B jest przeznaczona głównie do zabezpieczenia obwodów oświetleniowych i gniazd wtykowych. Do ochrony silników zaleca się charakterystykę C lub D, które tolerują wyższe prądy rozruchowe.
• Jaki jest zakres temperatur pracy wyłącznika? Dokładny zakres nie został podany w dostępnych danych. Standardowo wyłączniki tej klasy pracują w zakresie od -25°C do +70°C.
• Czy można stosować ten wyłącznik w instalacjach 1-fazowych 230V? Tak, wyłącznik 2P może być stosowany w instalacjach 1-fazowych 230V, gdzie wymagane jest odłączenie zarówno fazy, jak i neutralnego.
