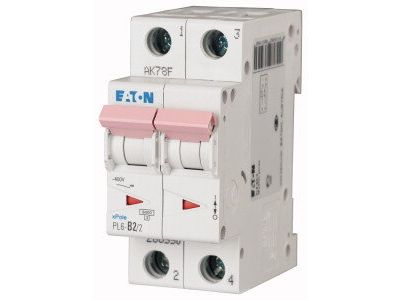

Wyłącznik nadprądowy 2P B 2A 6kA AC, PL6-B2/2 | 286550 Eaton

Alternatywny kod produktu: PL6-B2/2

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii PL6, o oznaczeniu PL6-B2/2, to wysokiej klasy aparat modułowy zaprojektowany do zaawansowanej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zwiększając poziom bezpieczeństwa w systemach rozdzielczych. Prąd znamionowy o wartości 2A sprawia, że jest to idealne rozwiązanie do zabezpieczania odbiorników o niskim poborze mocy oraz precyzyjnych obwodów sterowniczych.

• Charakterystyka wyzwalania B: Zapewnia szybką reakcję na prądy zwarciowe, reagując przy krotności 3-5 prądu znamionowego, co jest optymalne dla obwodów o niskich prądach rozruchowych.
• Zdolność zwarciowa 6kA: Znamionowa zwarciowa zdolność łączeniowa zgodna z normą IEC/EN 60898-1 gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu znacznych energii zwarciowych.
• Trwałość i niezawodność: Produkty marki EATON słyną z wysokiej jakości wykonania, co przekłada się na długą żywotność mechaniczną i elektryczną aparatu.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy (czerwony/zielony) podnosi komfort obsługi i bezpieczeństwo personelu technicznego.

Zgodność z Normami

Wyłącznik PL6-B2/2 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Spełnia wymagania normy IEC/EN 60898-1, co czyni go dopuszczonym do użytku w instalacjach domowych, komercyjnych oraz budynkach użyteczności publicznej. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Dzięki niskiej wartości prądu znamionowego (2A) oraz charakterystyce B, wyłącznik ten znajduje szerokie zastosowanie w specyficznych obszarach elektroinstalacji:

• Automatyka i sterowanie: Zabezpieczanie cewek styczników, przekaźników oraz zasilaczy impulsowych o małej mocy.
• Oświetlenie: Ochrona obwodów oświetleniowych LED oraz innych systemów oświetlenia dekoracyjnego.
• Budownictwo mieszkaniowe: Zabezpieczanie dedykowanych linii zasilających czułe urządzenia elektroniczne.
• Przemysł: Wykorzystanie w szafach sterowniczych jako element ochrony pomocniczej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TS35 (szyna TH35). Zaciski windowe pozwalają na pewne połączenie przewodów o różnych przekrojach, zapewniając stabilny styk elektryczny. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby uniknąć przegrzewania się punktów styku. Urządzenie jest kompatybilne z szynami łączeniowymi grzebieniowymi i widełkowymi, co znacząco przyspiesza prace w rozdzielnicy.

FAQ

• Czy wyłącznik 2P rozłącza jednocześnie fazę i przewód neutralny? Tak, konstrukcja dwubiegunowa pozwala na jednoczesne rozłączenie obu torów, co jest wymagane w określonych typach instalacji dla zapewnienia pełnej izolacji obwodu.
• Co oznacza zdolność zwarciowa 6kA? Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez trwałego uszkodzenia aparatu.
• Czy charakterystyka B nadaje się do silników? Zazwyczaj do silników o dużym prądzie rozruchowym zaleca się charakterystykę C lub D. Charakterystyka B jest przeznaczona do odbiorników o niskim prądzie startowym.
