Wyłącznik nadprądowy 2P B 25A 6kA, S202-B25 | 2CDS252001R0255 ABB

Opis i Kluczowe Cechy

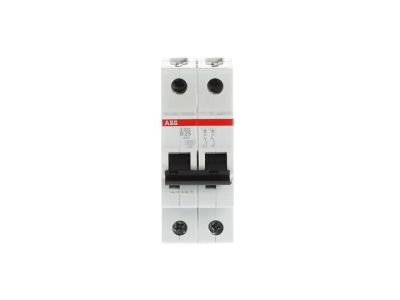

Wyłącznik nadprądowy ABB S202-B25 z prestiżowej serii System pro M compact to zaawansowany aparat modułowy, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie pełni kluczową rolę w ochronie przewodów przed skutkami przeciążeń oraz zwarć, co bezpośrednio przekłada się na ciągłość zasilania i ochronę mienia. Model S202-B25 charakteryzuje się konstrukcją dwubiegunową (2P), co pozwala na jednoczesne monitorowanie i rozłączanie dwóch torów prądowych, co jest szczególnie istotne w specyficznych układach sieciowych oraz przy zasilaniu odbiorników wymagających pełnej izolacji. Prąd znamionowy o wartości 25A oraz charakterystyka wyzwalania typu B sprawiają, że wyłącznik ten jest idealnym wyborem do zabezpieczania obwodów o niskich prądach rozruchowych, takich jak standardowe obwody gniazd wtykowych czy systemy oświetleniowe. Znamionowa zwarciowa zdolność łączeniowa wynosi 6kA, co gwarantuje skuteczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych awarii w instalacjach budynkowych.

• Dwubiegunowa ochrona (2P): Zapewnia kompleksowe zabezpieczenie i fizyczne odłączenie dwóch przewodów roboczych.
• Prąd znamionowy 25A: Pozwala na stabilne zasilanie odbiorników o łącznym poborze mocy dostosowanym do standardowych przekrojów przewodów instalacyjnych.
• Charakterystyka B: Precyzyjne wyzwalanie przy prądach zwarciowych rzędu 3-5 x In, dedykowane dla budownictwa mieszkaniowego.
• Zdolność zwarciowa 6kA: Wysoka wytrzymałość na prądy udarowe, zapewniająca bezpieczeństwo aparatury i instalacji.

Zgodność z Normami

Wyłącznik ABB S202-B25 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia on wymagania normy IEC/EN 60898-1, która określa parametry pracy wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Dzięki certyfikacji i zgodności z europejskimi dyrektywami, produkt ten jest dopuszczony do stosowania w profesjonalnych instalacjach elektrycznych na terenie całej Unii Europejskiej, co potwierdza jego niezawodność i powtarzalność parametrów technicznych.

Zastosowanie

Dzięki swojej uniwersalności i solidnej konstrukcji, wyłącznik S202-B25 znajduje zastosowanie w wielu obszarach elektroenergetyki niskiego napięcia:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów zasilających gniazda ogólnego przeznaczenia oraz urządzenia AGD.
• Obiekty komercyjne: Ochrona instalacji w biurach, sklepach oraz budynkach użyteczności publicznej.
• Automatyka budynkowa: Jako element zabezpieczający w rozdzielnicach sterowniczych, gdzie wymagana jest pewność zadziałania i kompaktowe wymiary.
• Systemy AC: Przystosowany do pracy w sieciach prądu przemiennego, zapewniając stabilną ochronę odbiorników jednofazowych i dwufazowych.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla zapewnienia deklarowanych parametrów ochronnych. Wyłącznik S202-B25 jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas prac instalacyjnych należy pamiętać o:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy (zgodnie z danymi technicznymi producenta), aby zapewnić trwały styk elektryczny i uniknąć zjawiska luzowania się przewodów pod wpływem drgań lub zmian temperatury.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o przekroju dostosowanym do obciążenia 25A, co minimalizuje straty energii i nagrzewanie się styków.
• Przejrzystość rozdzielnicy: Wyraźne oznaczenia na obudowie oraz możliwość współpracy z szynami grzebieniowymi ułatwiają estetyczny i bezpieczny montaż wewnątrz rozdzielnicy.

FAQ

1. Czy wyłącznik S202-B25 może być stosowany jako wyłącznik główny?
Zależy to od całkowitego poboru mocy instalacji. Przy prądzie 25A może pełnić rolę wyłącznika głównego w małych rozdzielnicach piętrowych lub obwodowych.

2. Czym różni się charakterystyka B od C?
Charakterystyka B wyzwala szybciej (3-5 x In) i jest stosowana głównie w obwodach oświetleniowych i gniazdowych, podczas gdy C (5-10 x In) stosuje się przy urządzeniach o wyższym prądzie rozruchowym, jak silniki.

3. Czy urządzenie posiada wskaźnik położenia styków?
Tak, aparatura ABB z serii S200 posiada czytelne oznaczenia stanu pracy, co ułatwia diagnostykę i serwisowanie instalacji.
