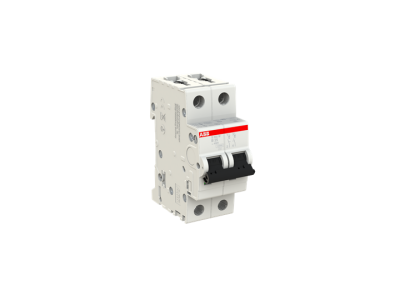

Wyłącznik nadprądowy 2P B 25A 10kA, S202M-B25 | 2CDS272001R0255 ABB

Alternatywny kod produktu: 2CDS272001R0255

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2P B 25A (symbol 2CDS272001R0255) o charakterystyce B i zdolności wyłączania 10kA zapewnia kompleksową ochronę obwodów elektrycznych przed zwarciem i przeciążeniem. Zaprojektowany do montażu na szynie DIN w szafach rozdzielczych, spełnia wymagania norm IEC/EN 60898-1 i IEC/EN 60947-2 – dedykowany do instalacji mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka B: Szybkie działanie przy zwarciach (3-5-krotność prądu znamionowego), idealna dla obwodów oświetleniowych i gniazd wtykowych o małej indukcyjności.
• Zdolność wyłączania 10kA: Zapewnia skuteczną ochronę nawet w sieciach o wysokiej mocy zwarciowej, minimalizując ryzyko uszkodzeń instalacji.
• 2-biegunowa konstrukcja (2P): Odłącza zarówno fazę, jak i neutralny, co zapobiega niekontrolowanemu przepływowi prądu w obwodzie.
• Prąd znamionowy 25A: Optymalny do zabezpieczania obwodów gniazdowych, oświetleniowych oraz małych odbiorników przemysłowych.
• Montaż na szynie DIN 2 moduły: Kompaktowa budowa oszczędza miejsce w rozdzielnicy, ułatwiając organizację układu zabezpieczeń.

Zgodność z Normami

Wyłącznik spełnia surowe wymagania norm IEC/EN 60898-1 (dla instalacji niskiego napięcia) oraz IEC/EN 60947-2 (dla urządzeń łączeniowych). Posiada deklarację zgodności CE, co potwierdza jego przydatność w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 2P B 25A znajduje szerokie zastosowanie w ochronie obwodów elektrycznych przed skutkami zwarć i przeciążeń w różnych typach instalacji.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów oświetleniowych w halach przemysłowych, magazynach i budynkach użyteczności publicznej.
• Stosowanie w rozdzielnicach budynków komercyjnych (sklepy, hotele, centra handlowe).
• Ochrona linii zasilających małe maszyny i urządzenia przemysłowe o umiarkowanym poborze mocy.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowanego elektrotechnika z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN w pozycji pionowej, z odpowiednią przestrzenią do odprowadzania ciepła. Po zamontowaniu należy sprawdzić prawidłowość podłączenia przewodów (faza i neutralny w odpowiednich biegunach) oraz dokręcić śruby z zalecanym momentem obrotowym. Regularnie testować działanie mechanizmu wyzwalającego poprzez symulację zwarcia.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B działa szybciej przy zwarciach (3-5-krotność prądu znamionowego) i jest polecana do obwodów o małej indukcyjności (oświetlenie, gniazda). Charakterystyka C (5-10-krotność) stosowana jest dla obwodów z większą indukcyjnością (silniki, transformatory).
• Czy wyłącznik może być stosowany w instalacjach trójfazowych? Tak, w konfiguracji 2P może być używany w sieciach jednofazowych i trójfazowych (w połączeniu z innymi wyłącznikami) do ochrony dwóch biegunów – fazy i neutralnego.
• Jak dobrać moment dokręcania przewodów? Moment dokręcania nie został podany w danych produktu. Zaleca się stosowanie się do instrukcji producenta wyłącznika lub standardowych wytycznych dla złącz śrubowych (np. 2,5 Nm dla przewodów o przekroju do 16 mm²).
