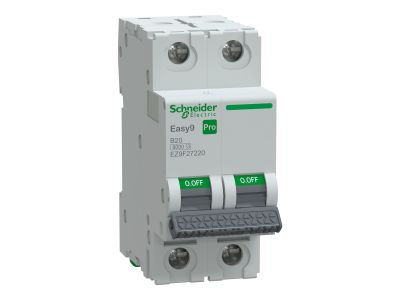

Wyłącznik nadprądowy 2P B 20A 6kA, Easy9 Pro EZ9F-B20-2 | EZ9F27220 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy Easy9 Pro EZ9F-B20-2 o charakterystyce B i prądzie znamionowym 20A stanowi kluczowy element zabezpieczający instalacje elektryczne przed zwarciami i przeciążeniami. Wysoka zdolność zwarciowa 6kA gwarantuje niezawodną ochronę nawet w mocnych obwodach. Zaprojektowany do współpracy z aparaturą modułową, charakteryzuje się kompaktową budową i łatwym montażem na szynie DIN.

• Charakterystyka B: Szybkie wyłączanie przy zwarciach i niewielkich przeciążeniach – idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i linii zasilających urządzenia o niskim prądzie rozruchu.
• Prąd znamionowy 20A: Chroni obwody o obciążeniu do 20A, zapobiegając przegrzaniu przewodów i potencjalnym awariom.
• 2-biegunowa budowa: Odłącza zarówno fazę, jak i neutralny, zapewniając pełną izolację obwodu w przypadku zwarcia lub przeciążenia.
• Zdolność zwarciowa 6kA: Odporność na zwarcia o maksymalnym prądzie 6000A – kluczowa w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Montaż na szynie DIN: Kompatybilny z szeroką gamą rozdzielnic i szaf sterowniczych, ułatwiający organizację i modernizację instalacji.

Zgodność z Normami

Wyłącznik spełnia wymogi normy PN-EN 60898-1 oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa elektrycznego, gwarantujący niezawodną ochronę instalacji.

Zastosowanie

Wyłącznik nadprądowy Easy9 Pro EZ9F-B20-2 znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagana jest skuteczna ochrona przed zwarciami i przeciążeniami.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona gniazd wtykowych w pomieszczeniach biurowych, warsztatach i magazynach.
• Linie zasilające urządzenia o niskim prądzie rozruchu (np. komputery, oświetlenie LED, małe urządzenia AGD).
• Instalacje przemysłowe o średnich obciążeniach, gdzie wymagana jest wysoka zdolność zwarciowa.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, zapewniając odpowiednią wentylację i odstępy między sąsiednimi aparatami. Połączenia elektryczne wykonywać zgodnie z obowiązującymi normami, zwracając szczególną uwagę na dokręcenie zacisków z zalecanym momentem. Po montażu przeprowadzić test działania poprzez kilkukrotne załączenie i wyłączenie.

FAQ

• Jaka jest różnica między charakterystyką B, C i D w wyłącznikach nadprądowych? Charakterystyka B reaguje najszybciej – wyłącza przy zwarciach o 3-5-krotności prądu znamionowego. Charakterystyka C wyłącza przy 5-10-krotności, a D przy 10-20-krotności. Charakterystyka B jest zalecana do ochrony obwodów oświetleniowych i gniazd.
• Czy wyłącznik chroni przed zwarciem doziemnym? Nie – wyłącznik nadprądowy chroni jedynie przed zwarciami fazowymi i przeciążeniami. Do ochrony przed zwarciem doziemnym wymagany jest wyłącznik różnicowoprądowy (RCD) w obwodzie.
• Jaka jest żywotność wyłącznika? Wyłączniki modułowe typu Easy9 Pro charakteryzują się żywotnością mechaniczną minimum 20 000 cykli łączeniowych, co gwarantuje długotrwałą niezawodność w normalnych warunkach eksploatacji.
