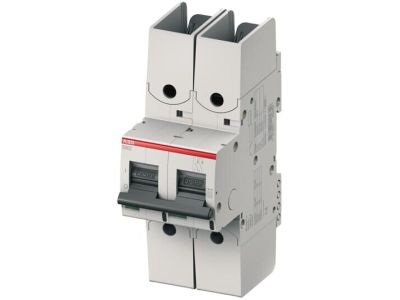

Wyłącznik nadprądowy 2P B 20A 50kA, S802S-B20-R | 2CCS862002R0205 ABB

Alternatywny kod produktu: 2CCS862002R0205

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S802S-B20-R (symbol 2CCS862002R0205) to wysokowydajny aparat modułowy o charakterystyce B, wyprodukowany dla ochrony obwodów przed skutkami zwarć i przeciążeń. Znamionowy prąd ciągły wynosi 20 A, a maksymalna zdolność wyłączania zwarciowego to 50 kA przy napięciu znamionowym 240/415 V AC. Przeznaczony do pracy w obwodach AC do 400/690 V oraz DC, co zapewnia uniwersalność zastosowań w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka B: Szybka reakcja na zwarcia – idealna do ochrony linii zasilających, gniazd wtykowych i obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• 2-biegunowa konstrukcja: Odłącza oba przewody fazowe jednocześnie, zapewniając pełną izolację obwodu w przypadku awarii.
• Zdolność wyłączania 50 kA: Wysoka odporność na zwarcia – zabezpiecza instalację nawet w przypadku bardzo wysokich prądów zakłóceniowych.
• Końcówka oczkowa (R): Ułatwia montaż i zapewnia pewny styk elektryczny, minimalizując ryzyko poluzowania się przewodu podczas eksploatacji.
• Mechanizmy wyzwalające (termiczny + elektromechaniczny): Termiczny chroni przed przeciążeniem, elektromechaniczny natychmiastowo odcina zasilanie przy zwarciu – podwójna ochrona dla instalacji.

Zgodność z Normami

Wyłącznik S802S-B20-R spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada certyfikację CE i liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych.

Zastosowanie

S802S-B20-R to wszechstronny aparat modułowy, który sprawdza się w różnorodnych instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów gniazd wtykowych i oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających maszyn i urządzeń w halach produkcyjnych.
• Instalacje przemysłowe o napięciu do 690 V AC oraz obwody prądu stałego.
• Współpraca z rozdzielnicami modułowymi – montaż na szynie DIN 35 mm.

Wskazówki Montażowe

Montaż wyłącznika powinien zostać przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN 35 mm, dokręcić końcówki przewodów (moment dokręcania zgodnie z dokumentacją) i upewnić się, że końcówka oczkowa (R) jest prawidłowo umiejscowiona. Po montażu przeprowadzić test działania przy użyciu odpowiedniego przyrządu kontrolnego. W przypadku pracy w obwodach DC należy zwrócić uwagę na polaryzację podłączenia.

FAQ

• Czy wyłącznik S802S-B20-R nadaje się do instalacji przemysłowych? Tak, dzięki wysokiej zdolności wyłączania 50 kA i zgodności z normą IEC/EN 60947-2, urządzenie jest przeznaczone zarówno do zastosowań mieszkaniowych, jak i przemysłowych.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje na zwarcia o mniejszej krotności prądu znamionowego (3–5 In) niż charakterystyka C (5–10 In), co czyni ją bardziej odpowiednią do ochrony wrażliwych obwodów, takich jak gniazda wtykowe.
• Czy wyłącznik może być montowany na szynie DIN? Tak, konstrukcja modułowa o szerokości 1 modułu (18 mm) umożliwia łatwy montaż na standardowej szynie DIN 35 mm.
