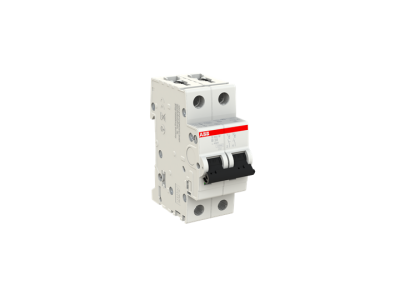

Wyłącznik nadprądowy 2P B 20A 10kA, S202M-B20 | 2CDS272001R0205 ABB

Alternatywny kod produktu: 2CDS272001R0205

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202M-B20 (indeks 2CDS272001R0205) to wysokiej jakości aparat zabezpieczający o charakterystyce B (typowe dla instalacji mieszkaniowych i komercyjnych). Zapewnia ochronę przed przeciążeniem (termiczny mechanizm wyzwalający) i zwarciem (elektromechaniczny mechanizm wyzwalający) przy prądzie znamionowym 20A i zdolności wyłączania 10kA przy 230/400V AC. Montaż na szynie TH 35mm zgodnie z normami systemowymi.

• Charakterystyka B znamionowa 20A: Szybkie reagowanie na zwarcia i niewielkie przeciążenia – optymalne zabezpieczenie obwodów oświetleniowych i gniazd wtykowych.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia zapewnia skuteczną ochronę nawet w intensywnie eksploatowanych instalacjach.
• 2-biegunowa konstrukcja (2P): Odłączanie zarówno fazy, jak i neutralnego – niezbędne w instalacjach wymagających pełnego odcięcia napięcia.
• Mechanizmy termiczny i elektromechaniczny: Podwójna ochrona przed przeciążeniem i zwarciem – zwiększa niezawodność zabezpieczenia.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Możliwość stosowania w instalacjach domowych, komercyjnych i przemysłowych o standardowych wymaganiach.

Zgodność z Normami

Wyłącznik S202M-B20 spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (dla zabezpieczeń instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i niezawodność w standardowych aplikacjach.

Zastosowanie

Wyłącznik nadprądowy S202M-B20 przeznaczony jest do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia.

• Instalacje mieszkaniowe – zabezpieczenie obwodów gniazd wtykowych i oświetleniowych.
• Obiekty komercyjne – biura, sklepy, lokale usługowe o standardowych wymaganiach obciążenia.
• Małe instalacje przemysłowe – zasilanie urządzeń o umiarkowanym poborze mocy.
• Rozdzielnice modułowe – montaż na szynie TH 35mm w szafach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zawsze po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie TH 35mm, upewniając się o prawidłowym połączeniu przewodów fazowych i neutralnych (w przypadku wersji 2P). Dokręcanie śrub należy wykonać z zalecanym momentem zgodnie z dokumentacją techniczną. Po montażu przeprowadzić próbę działania – włączanie i wyłączanie ręczne powinno być płynne, bez zacięć.

FAQ

• Jaką charakterystykę powinien mieć wyłącznik do zabezpieczenia obwodu oświetleniowego? Charakterystyka B jest optymalna dla obwodów oświetleniowych i gniazd wtykowych – zapewnia szybkie wyłączenie w przypadku zwarcia przy minimalnym ryzyku niepotrzebnych wyzwoleń.
• Czy można zastosować ten wyłącznik w instalacji trójfazowej? Wyłącznik S202M-B20 jest wersją 2-biegunową – chroni obwód 1-fazowy. Do zabezpieczenia instalacji trójfazowych należy zastosować wyłączniki 3P lub 4P.
• Jakie jest zalecane napięcie znamionowe pracy? Wyłącznik przeznaczony jest do pracy przy napięciu 230/400V AC, co odpowiada standardom instalacji niskonapięciowych w Europie.
