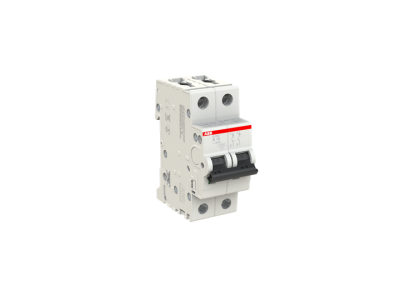

Wyłącznik nadprądowy 2P B 16A 6kA, S202-B16 | 2CDS252001R0165 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S202-B16 z serii S200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych prądu przemiennego (AC). Urządzenie posiada dwubiegunową konstrukcję (2P), co pozwala na jednoczesne zabezpieczenie i rozłączanie dwóch torów prądowych, zwiększając tym samym integralność ochrony obwodu. Prąd znamionowy wynoszący 16A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat ten jest idealnie przystosowany do ochrony obwodów o niskich prądach rozruchowych, takich jak standardowe gniazda wtykowe oraz systemy oświetleniowe.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA (kiloamperów), co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia gwałtownego zwarcia, chroniąc przewody i odbiorniki przed zniszczeniem.
• Charakterystyka B: Przeznaczona do ochrony odbiorników o charakterze rezystancyjnym i lekko indukcyjnym, gdzie próg wyzwalania magnetycznego mieści się w zakresie od 3 do 5-krotności prądu znamionowego.
• Niezawodność ABB: Produkt pochodzi z renomowanej linii System pro M compact®, co zapewnia pełną kompatybilność z akcesoriami takimi jak styki pomocnicze, wyzwalacze wzrostowe czy szyny grzebieniowe.

Zgodność z Normami

Wyłącznik S202-B16 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników instalacyjnych do użytku domowego i podobnego. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt przeszedł rygorystyczne testy trwałości mechanicznej oraz elektrycznej, zapewniając stabilną pracę przez wiele lat eksploatacji w wymagających warunkach B2B.

Zastosowanie

Aparat znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w sektorze lekkiego przemysłu. Dzięki dwubiegunowej konfiguracji, model S202-B16 jest szczególnie rekomendowany do:

• Zabezpieczania obwodów zasilających urządzenia biurowe i sprzęt IT.
• Ochrony instalacji oświetleniowych w budynkach użyteczności publicznej.
• Zastosowań w rozdzielnicach sterowniczych, gdzie wymagane jest jednoczesne odcięcie dwóch faz lub fazy i przewodu neutralnego.
• Systemów automatyki budynkowej, gdzie kluczowa jest precyzja zadziałania i wysoka jakość komponentów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35) za pomocą wytrzymałych zatrzasków. Wyłącznik posiada podwójne zaciski windowe, które umożliwiają jednoczesne podłączenie szyn łączeniowych oraz przewodów o różnych przekrojach. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną ABB, zazwyczaj ok. 2.8 Nm), co zapobiega przegrzewaniu się styków. Przekrój przyłączanych przewodów może wynosić do 35 mm², co pozwala na dużą elastyczność podczas projektowania okablowania rozdzielnicy.

FAQ

• Czy wyłącznik S202-B16 nadaje się do silników o dużym rozruchu? Nie, do urządzeń o wysokim prądzie rozruchowym (np. silniki, transformatory) zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest dedykowana dla obwodów o niskim udarze prądowym.
• Jaka jest różnica między 1P a 2P w tym modelu? Model 2P (dwubiegunowy) monitoruje i rozłącza dwa tory jednocześnie, co jest wymagane w specyficznych układach sieci lub dla pełnej izolacji odbiornika od źródła zasilania.
• Czy produkt posiada wskaźnik położenia styków? Tak, wyłączniki serii S200 są wyposażone w czytelny wskaźnik (czerwony/zielony), który informuje o rzeczywistym stanie styków głównych, co podnosi bezpieczeństwo prac serwisowych.
