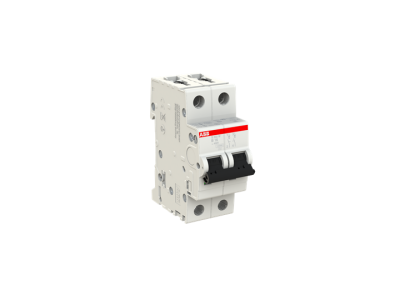

Wyłącznik nadprądowy 2P B 16A 10kA, S202M-B16 | 2CDS272001R0165 ABB

Alternatywny kod produktu: 2CDS272001R0165

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202M-B16 (symbol 2CDS272001R0165) o charakterystyce B i prądzie znamionowym 16A to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Posiada zdolność wyłączania 10kA przy napięciu 230/400V AC, co zapewnia niezawodną ochronę w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Dwa mechanizmy wyzwalania – termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) gwarantują precyzyjną reakcję na różne zagrożenia.

• Charakterystyka B: Szybkie wyzwalanie przy zwarciu 3-5-krotnym prądu znamionowego – idealna do ochrony obwodów oświetleniowych i gniazd wtykowych.
• 2 bieguny (2P): Zapewnia odłączanie fazy i neutralnego w obwodach jednofazowych, eliminując ryzyko niepełnego wyłączenia.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia gwarantuje skuteczne zabezpieczenie nawet w instalacjach o dużym prądzie zwarciowym.
• Dwa mechanizmy wyzwalania: Termiczny chroni przewody przed przeciążeniem, elektromechaniczny reaguje błyskawicznie na zwarcia.
• Uniwersalne zastosowanie: Potwierdzona zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2 pozwala na stosowanie we wszystkich typach instalacji.

Zgodność z Normami

Wyłącznik S202M-B16 spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S202M-B16 przeznaczony jest do zabezpieczania obwodów elektrycznych w instalacjach niskonapięciowych. Charakterystyka B sprawia, że jest szczególnie polecany do ochrony:

• Obwodów oświetleniowych w budynkach mieszkalnych, biurowych i komercyjnych.
• Gniazd wtykowych w instalacjach domowych i biurowych.
• Małych urządzeń przemysłowych i maszyn o niskim prądzie rozruchowym.
• Obwodów grzewczych i klimatyzacji, gdzie wymagana jest szybka reakcja na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi aparatami. Przewody fazowe i neutralny należy podłączyć zgodnie z oznaczeniami na aparacie (L1/L2 i N). Dokręcić zaciski z zalecanym momentem dokręcania (sprawdzić w dokumentacji producenta). Po montażu przeprowadzić test funkcjonalny – kilkukrotnie załączyć i wyłączyć wyłącznik.

FAQ

• Czy wyłącznik S202M-B16 nadaje się do instalacji trójfazowych? Nie – jest to wyłącznik 2-biegunowy (2P), przeznaczony wyłącznie do obwodów jednofazowych zasilających zarówno fazę, jak i neutralny.
• Jakie jest napięcie znamionowe pracy wyłącznika? Maksymalne napięcie pracy wynosi 400V AC (dla napięć międzyfazowych w układzie trójfazowym).
• Czy można zamontować styk pomocniczy? Tak – wyłączniki z serii S200M posiadają możliwość montażu styku pomocniczego od dołu, co pozwala na oszczędność miejsca w rozdzielnicy.
